TP-link Deco X60 AX3000 メッシュWi-Fiシステムについて

兵ちゃんの研究室へ戻る


　今回は比較的に高機能で中くらいの価格帯のメッシュWi-FiであるTP-link Deco X60 AX3000 メッシュWi-Fiシステムを使う機会がありましたのでTP-link Deco X60 AX3000 メッシュWi-Fiシステムについて紹介したいと思います。



1.メッシュWi-Fiとは

　メッシュWi-Fiとは新しい物でWi-Fiルーターから有線のLANケーブルで接続した物を親機モードにしアクセスポイント（AP）やブリッジの設定で動かします。残りの物を子機モードで動かします。家全体の機械が全体でリンクして動きます。全体の動作の設定は親機モードで動いている機械に対して行えばリンクしている子機モードで動いている物も同時に設定できるようです。設置の仕方は中継器のやり方と少し変わりWi-Fiの電波を通したいところを挟むように置いたり家の中をここから先が弱くなる手前でどんどん設置していきます。複数台設置する事ができます。中継器と違いは中継の中継ができます。沢山の端末を子機モードで動かして繋げる事ができます。数珠つなぎのような設置の仕方もできます。メッシュの名前が使われている通りに網の目状に張り巡らせる事ができます。また途中に有線のLANケーブルで接続する事でWi-Fiの電波を使うよりも高品質な回線で繋ぐ事もできます。使い方は中継器を使う場合だったら親機の近くとでは親機のWi-Fiの電波を選び中継器の近くだと中継器のWi-Fiの電波を一々手動で選択して使わなければいけませんでしたがメッシュWi-Fiの場合は一度Wi-Fiの電波を選択すれば親機の近くでも離れた所の子機のWi-Fiの電波を使っていても再度選んで繋げる必要はありません。物によってはローミングの機能が付いた物もあります。機能で見ると非常に優れた物なのですが問題点は中継器に比べると価格が高くなる事、Wi-Fiの電波の通りが悪い家だとその分子機モードで動かす端末の数が必要になります。



2.選ぶ時の注意

　メッシュWi-Fiを選ぶ時の注意する点は次の事に気を付ける必要があります。メーカー依存が強く共通規格も出てはいるのですが1つのメーカーの製品を使った場合は増設するには同じメーカー製を使う必要があります。メッシュWi-Fiの規格もいくつもでていますが規格により使える機能に大きく差があります。それとまだ異なるメーカー製品どうしでメッシュWi-Fiのネットワークは構築できないようです。それとプロバイダーによってはプロバイダーが提供するWi-Fiルーターに接続しても良いけれどもサポートはできないと言っている所もあるようです。あくまでも新しい物なので使用者が自分で責任を持って使ってくださいというスタンスがとられているようです。それと購入する際にはメッシュWi-Fiの製品では採用されている規格のバージョンにより使える機能と使えない機能があります。「メッシュWi-Fi」と書いてあっても選ぶ際には製品の機能比較ができる物で見て使いたい機能が使えるか確認してから購入する必要があります。選ぶのが難しい製品だと言えます。



3.今回のメッシュWi-Fi

　今回のメッシュWi-Fiを選んだ理由はWi-Fi６のIEEE 802.11axに対応しています。カタログスペックで見るとコミュファ光メッシュWi-Fi Kaon Mesh AR1344と同等品だと思えたので比較がしたかった。Wi-Fi６のIEEE 802.11axに対応している製品で安価なため普及しそうな感じがしたので購入して試してみる事にしました。そこで選んだのが今回のTP-link Deco X60 AX3000 メッシュWi-Fiシステムになります。



4.諸元等

　このメッシュWi-Fiの諸元等次のようになります。


◎規格　Wi-Fi 6　IEEE 802.11ax/ac/n/a (5 GHz)　IEEE 802.11ax/n/b/g (2.4 GHz)

◎Wi-Fi速度 　5 GHz: 2402 Mbps (802.11ax)*W52のみ　2.4 GHz: 574 Mbps (802.11ax)

Wi-Fi範囲 4〜7LDK（3パック）

◎TP-Linkメッシュテクノロジー

Deco同士をLANケーブルで有線接続して、より安定したネットワークを構築することも可能です(Ethernet backhaul)

◎内蔵アンテナ×4

複数のアンテナが信号を増幅させより多くの方向と広いエリアをカバーします

◎ビームフォーミング　クライアントに無線信号を集中させWiFi範囲を拡大します

◎Wi-Fi性能　デュアルバンド　最適なパフォーマンスを得るためにデバイスを異なる帯域へ割り当てます

◎MU-MIMO　複数のMU-MIMO対応クライアントと同時に通信します

◎OFDMA　複数のWiFi 6対応クライアントと同時に通信します

◎6ストリーム　デバイスをより多くの帯域幅に接続させます

◎動作モード ルーターモード　ブリッジモード

◎ハードウェア　プロセッサー　1 GHzクアッドコアCPU　有線ポート　ギガビットポート×2（各Decoユニット）*WAN/LAN自動判別　ボタン　リセットボタン　電源12 V ⎓ 2 A

◎セキュリティ　Wi-Fi暗号化　WPA　WPA2　WPA3

ネットワークセキュリティ　SPIファイアウォール　アクセスコントロール　HomeCare™ アンチウイルス　悪意あるサイトのチェック　ポート侵入防止　感染デバイスの隔離　通知およびログ

◎ゲストネットワーク 5 GHzゲストネットワーク×1　2.4 GHzゲストネットワーク×1

◎プロトコル　IPv4　IPv6

◎管理　Decoアプリ

◎フィジカル　寸法 (W×D×H)　110 × 110 × 114 mm

◎動作環境 動作温度: 0℃~40℃ (32℉ ~104℉)

◎保存温度: -40℃~70℃ (-40℉ ~158℉)

◎動作湿度: 10%~90% 結露を避けてください

◎保存湿度: 5%~90% 結露を避けてください

◎Wi-Fi送信電力 CE:<20 dBm (2.4 GHz)<23 dBm (5 GHz)　FCC:<30 dBm (2.4 GHz)<30 dBm (5 GHz)



5.実物

　実際に購入して届いたのが次の物です。


3個入りのパッケージ

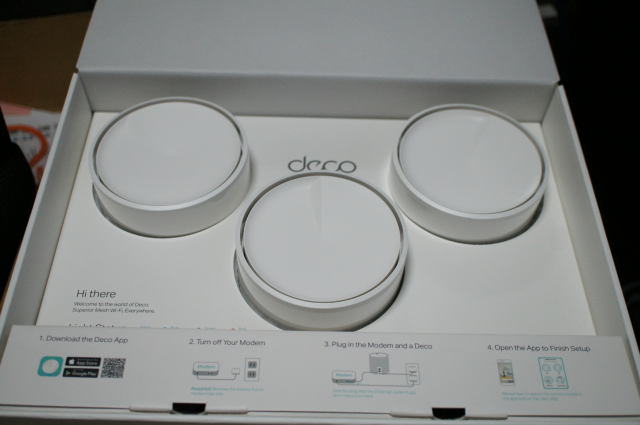

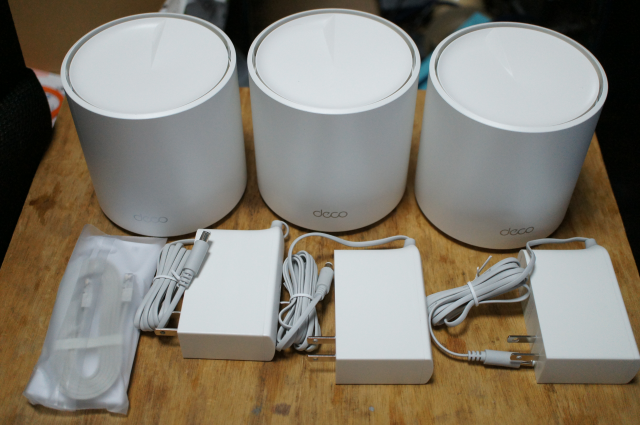

パッケージの内容

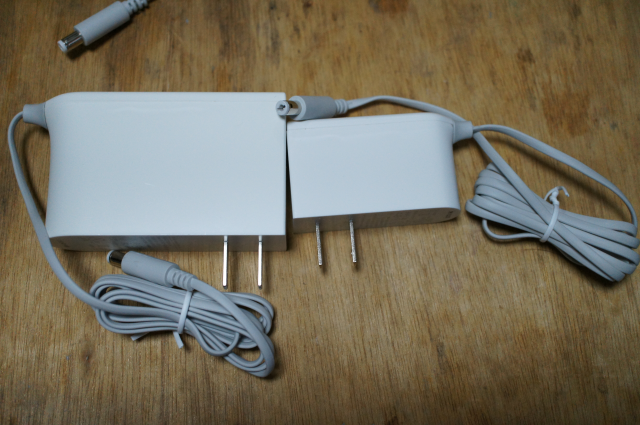

TP-link Deco X20 AX1800 メッシュWi-FiシステムのＡＣアダプターに比べて大きくなっています。



6.設定

　設定には専用のソフトを使います。パソコン版は無くスマフォ用のアプリで設定します。以前紹介した「2021.03.18 TP-Link メッシュWi-Fi Deco M5(3-pack) V2について」ではBluetoothを使っていましたがWi-Fiを使って接続して設定します。TP-Link IDが必ず必要になります。TP-Link IDにより扱えるメッシュWi-Fiシステムの数に制限があります。３つ目のメッシュWi-Fiシステムの設定をしようとしても最初の設定する場面で接続すらできませんでした。別のTP-Link IDを作り接続するとすんなりと接続して設定に進めます。注意が必要です。それとこのメッシュWi-Fiシステムはデフォルトでネットワークを分離するようになっています。設定の動作モードの画面から家のネットワーク（上流）とメッシュWi-Fiのネットワーク（下流）をネットワークとして繋げるか分離するかを設定します。「Wi-Fiルーター」の分離する動作と「ブリッジ」の接続するモードを選ぶ事ができます。どちらもインターネットには繋がります。注意が必要です。あとこのメッシュWi-Fiシステムはスマフォのアプリからしか設定できません。パソコン等を使ってブラウザでアクセスして設定画面へ入れる事は入れるのですが最初にスマフォアプリで設定が終わっていないと入れません。入れても変更できる設定があまりにも少なく基本的に設定はスマフォアプリでしかできないと考えた方が良いようです。


スマフォ用のアプリで設定します。

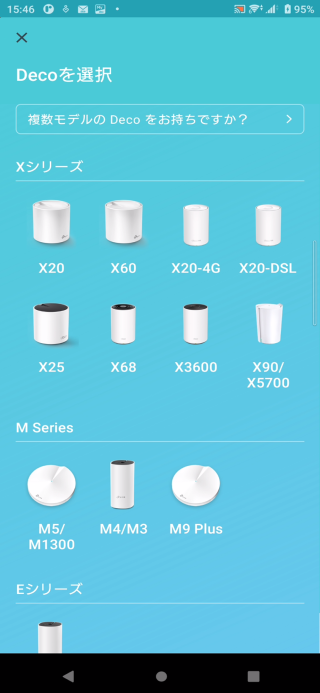

メッシュWi-Fiの製品を選ぶ所から始まります。

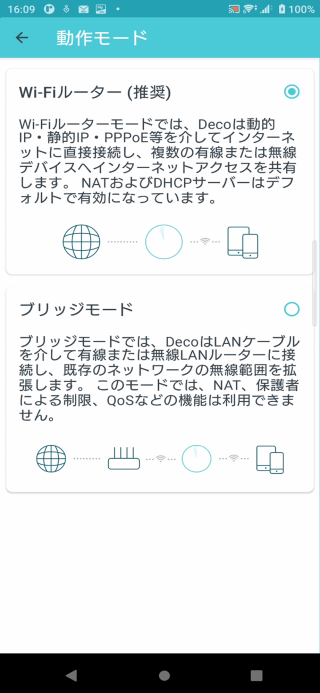

設定の動作モードのこの画面から家のネットワーク（上流）とメッシュWi-Fiのネットワーク（下流）をネットワークとして繋げるか分離するかを設定します。「Wi-Fiルーター」の分離する動作と「ブリッジ」の接続するモードを選ぶ事ができます。どちらもインターネットには繋がります。



7.パソコン用アプリ

　インターネットを検索していたらパソコンを使って設定するアプリを見つけました。このアプリはAndroidをパソコン上で動かすエミュレーターを動かしてからAndroid用アプリを動かす物でした。パソコン用のソフトウェアがあるわけではありませんでした。でもスマフォを使っている人はただでさえわからないアプリが多くインストールされていて少しでもアプリをインストールしたがらないものだと思うのでエミュレーターを使ってパソコン上で設定できる事は有効な事だと思います。今回は動作確認できませんでした。


TP-Link Deco pc ダウンロード- Windows バージョン10-8-7 (2021)

https://windowsapp.tokyo/app/1186159417/tp-link-deco



8.使い方

　このメッシュWi-Fiシステムも使い方は普通にパソコンやスマフォ等でWi-Fiを設定するのと同じです。それぞれWi-Fiの電波を選ぶところでメッシュWi-Fiの電波を選んでパスワードを入力すればWi-Fiでつながります。中継器を使った場合ではインターネットのWi-Fiルーターを親機とすると中継器を子機とすると親機の近い所は親機のWi-Fiの電波を手動で選択し使い子機に近い所は子機のWi-Fiの電波を手動で選択しなおして使いますが・・メッシュWi-Fiの場合では親機の近くでも遠く離れた子機の近くでも1回Wi-Fiの電波を選択してパスワードを入れて設定してしまえばどこにいても再設定の必要もなくそのまま使う事ができます。メッシュWi-Fiで便利になり優れた機能で使う事ができます。

あと各子機を設置するにはWi-Fiの電波が子機同士で届く所に設置しますがWi-Fiの電波が減衰されるようなところは子機で挟み壁抜けさせたりしてつなげていきます。ここから先がWi-Fiの電波が弱くなる所に次々と設置していきます。中継の中継ができるのもメッシュWi-Fiの優れた機能です。設置した位置で動作できる正しい位置に置けたかはそれぞれの機器のセンターに色が変わるランプが付いていて設置して電源を入れて動き始めるとランプの色が変わります。今回の機器の場合は緑色に点灯すれば各端末間でメッシュWi-Fiのリンクが繋がって使用可能になった状態です。緑色に点灯すれば使えます。



9.使用感

　使ってみた感じでは・・メッシュWi-Fiシステムの機能で中継の中継ができるのでWi-Fiの使いたい所までWi-Fiが届き使う事ができました。あとWi-Fiを使う場所が変わってもスマフォやパソコン等の接続する機器にて再設定の必要なく使えます。これもメッシュWi-Fiシステムになってから実現された便利な機能です。このメッシュWi-Fiシステムはアンテナ本数が多いTP-link Deco X60 AX3000 メッシュWi-FiシステムですがTP-link Deco X20 AX1800 メッシュWi-Fiシステムも試してみましたが接続機器が少ないせいもあると思いますが性能的な差が見られませんでした。TP-link Deco X20 AX1800 メッシュWi-Fiシステムの方で十分だと思います。でも今まで触ったメッシュWi-Fiシステムの中で一番性能が良かったのはコミュファ光メッシュWi-Fi Kaon Mesh AR1344だと思います。



10.便利グッズ

　このシスTP-link Deco X60 AX3000 メッシュWi-Fiシステムには他社製品になりますが壁掛けホルダーが販売されていて壁などに取り付ける事ができます。このTP-link Deco X20 AX1800 メッシュWi-FiシステムとTP-link Deco X60 AX3000 メッシュWi-Fiシステム兼用になります。高さは設置状態で13.5cmになります。


Amazon - Deco X20およびX60 WIFI 6壁掛けホルダー用のウォールマウントホルダー、ホームメッシュWIFIシステム全体、Deco X20 2パック頑丈なブラケット、コード管理付きで省スペース - LUOGAO - パソコン・周辺機

https://www.amazon.co.jp/gp/product/B08HRRJBF6/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1

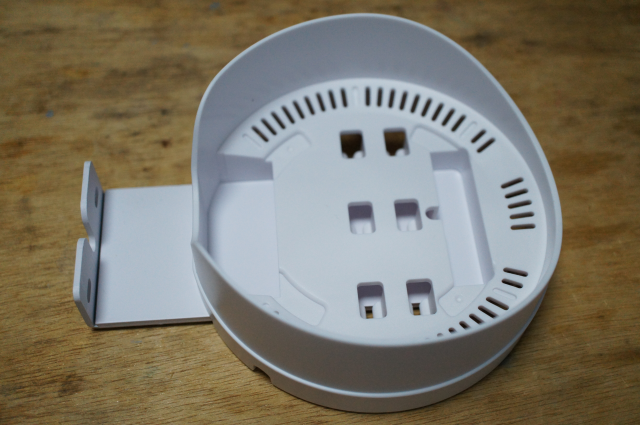

構造はシンプルです。壁に固定する金属の部品と保持する樹脂製の部品と取付用ビスになります。

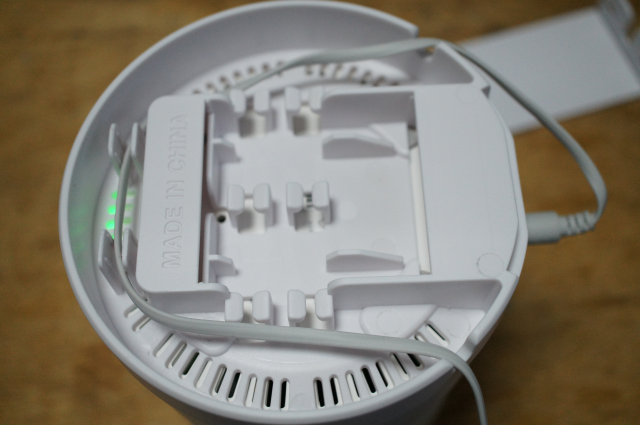

ACアダプターのケーブルを底面で収納する事ができます。

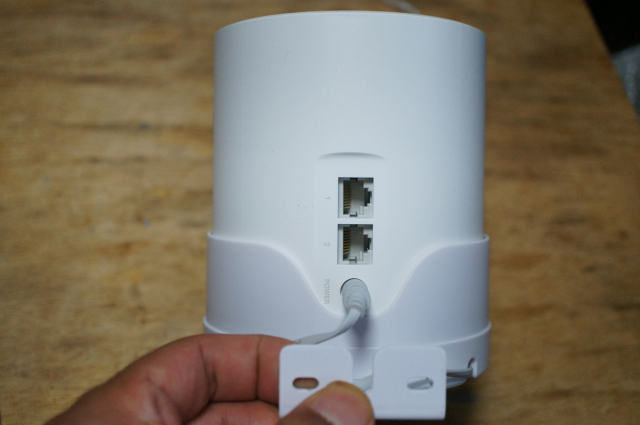

デバイスと合わせるとこんな感じです。

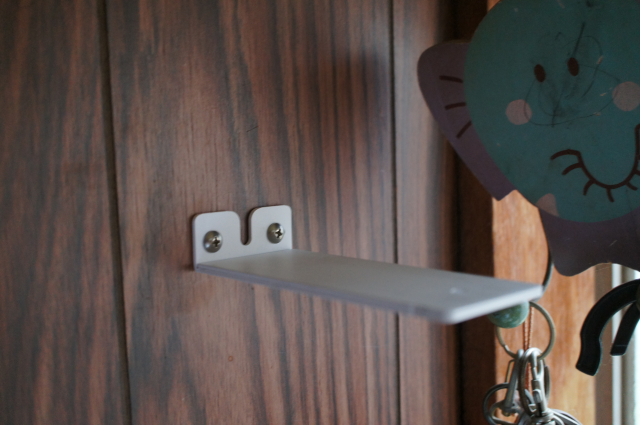

壁に固定するために金属の部品を取り付けたところです。

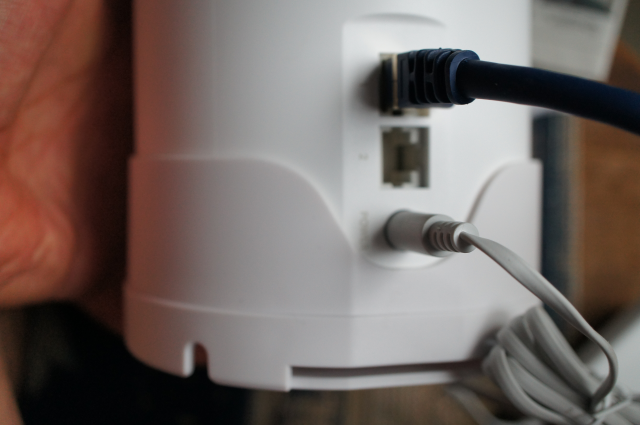

上手くLANケーブルやACアダプターにかからないように作られています。

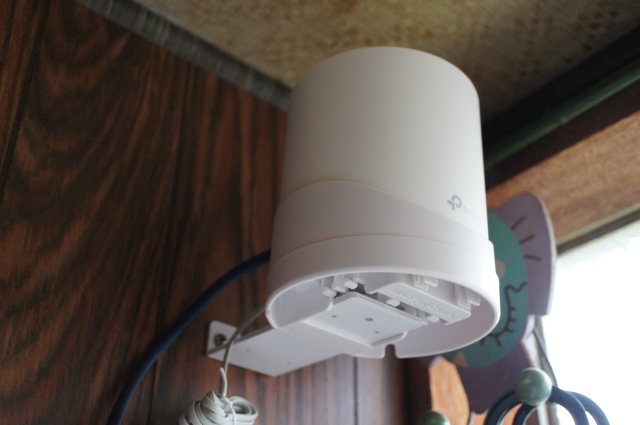

壁に取り付けた状態です。

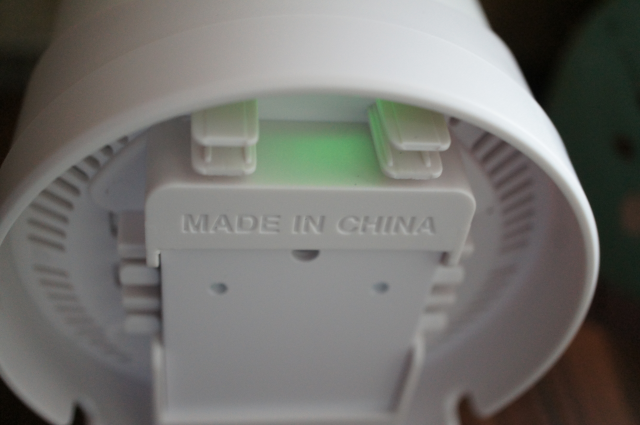

状態を確認するランプは反射して底面で確認する事ができます。



11.考察

　今回のメッシュWi-Fiは従来から使われてきた中継器やWi-Fiルーターや無線LAN親機によるアクセスポイントやブリッジによるモード等では無理だった事を新しいメッシュWi-Fiシステムの機能によりWi-Fiが届き使えるようになるので優れた物だと思います。メッシュWi-Fiシステムは以前から使われてきた中継器やWi-Fiルーターや無線LAN親機によるアクセスポイントやブリッジによるモード等に置き換わる物です。Wi-Fiの電波による接続と有線のLANケーブルによる接続もでき両方の合わせた接続によるWi-Fiシステムの設定もできます。しかも今まで使われてきたHUB等のネットワーク機器も利用できるため今まで使っていたネットワーク環境のWi-Fi機器とそのまま入れ替える事もできます。理想のWi-Fi環境、ネットワーク環境を作る事ができます。メッシュWi-FiシステムによってやっとWi-Fiの電波対策のネットワーク構築の決定打が出た感じがします。しかしメッシュWi-Fiシステムはまだまだメーカー依存が強くメッシュWi-Fiの規格団体も他所製品どうしでもリンクできるように頑張っているようですが・・先に導入したメッシュWi-Fiが対応していないと後から増設した他社製品のメッシュWi-Fiが新しい規格で他社製品と一緒に使える物であっても実際は使えないと言った現状があるようです。しばらく落ち着くまで時間がかかりそうです。




　今回の内容は、TP-link Deco X60 AX3000 メッシュWi-FiシステムについてでしたがメッシュWi-Fiシステムを選ぶ時の参考になれば幸いです。
