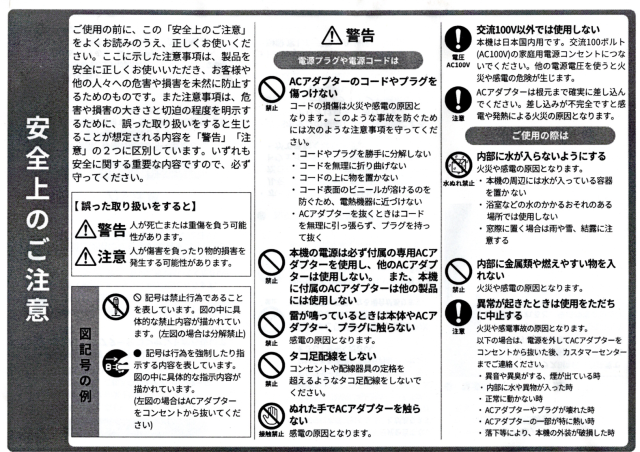

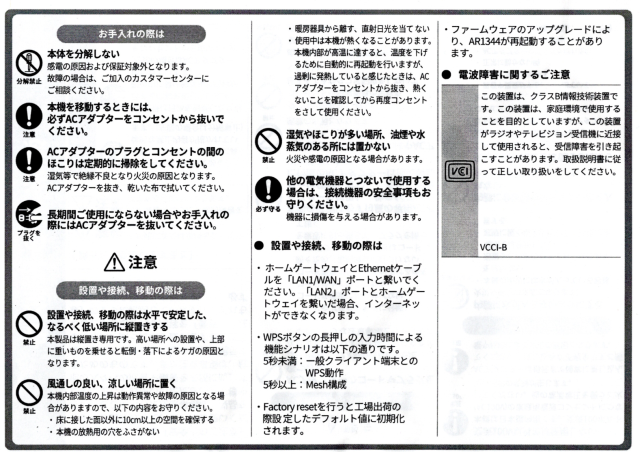

同梱されていた紙の表

同梱されていた紙の裏

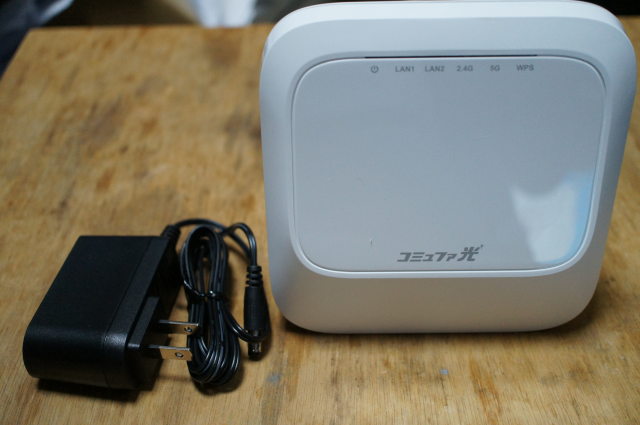

デバイス本体とACアダプター、LANケーブルのセットで1組になります。

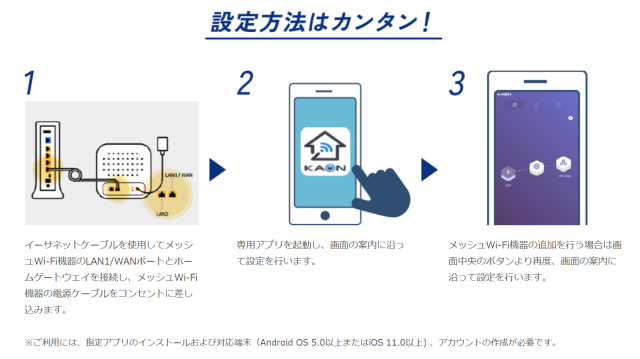

コミュファ光のメッシュWi-Fiの紹介ページからルーターとの接続方法、スマフォアプリが存在しアプリで設定できる事がわかりました。

送られてきた時に同梱されていた唯一の紙に

「●設置や接続、移動の際には

・ホームゲートウェイとEthenetケーブルを「LAN/WAN」ポートと繋いでください。「LAN2」ポートとホームゲートウェイを繋いだ場合、インターネットができなくなります。

・WPSボタンの長押しの入力時間による機能シナリオは以下の通りです。

5秒未満：一般クライアント端末とのWEP動作

5秒以上：Mesh構成

・Factory resetを行うと工場出荷の際設定されたデフォルト値に初期化されます。

・ファームウェアのアップデートにより、AR1344が再起動することがあります。」

と表記されていて親機モードで動かすデバイスのLANケーブルの接続の話やデバイス本体に付いているWPSボタンを押すことによって設定できる事等がわかりました。

meshwifi_agreement.pdf（コミュファ光でホームページにアップされていたファイル）

「コミュファ光メッシュ Wi-Fi ご利用規程 2021 年 3 月 1 日 中部テレコミュニケーション株式会社」という文章の中に

「第３条（用語の定義）

Kaon Mesh アプリ

当社所定の端末にインストールして利用する、Kaonmedia Co.,Ltd.が提供する本サービス専用アプリ」

と記載がありスマフォで使われるアプリの名称が「Kaon Mesh」という事が初めてわかりました。

インターネットを型番で検索していたら末尾に「E」が付いているのですが改良型か何かのホームページを見つけてWPSボタンを使った設定方法がわかりました。

Készülékbeállítás - KAON AR1344E WIFI 6 mesh AP（ハンガリー語）　 https://www.telekom.hu/lakossagi/ugyintezes/keszulekbeallitasok/halozati-eszkozok/kaon/kaon-ar1344e-wifi-6-mesh-ap#attekintes

KAON AR1344Eです。

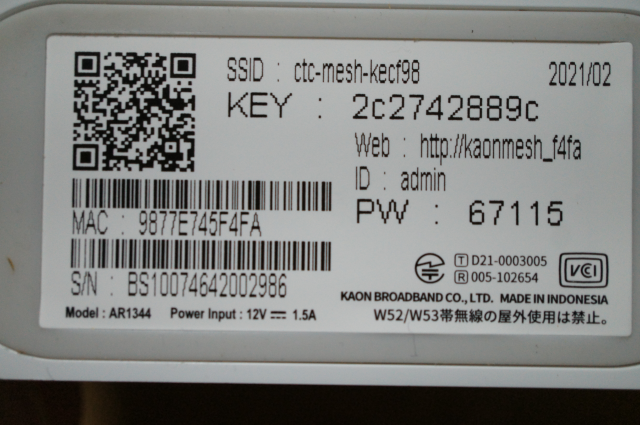

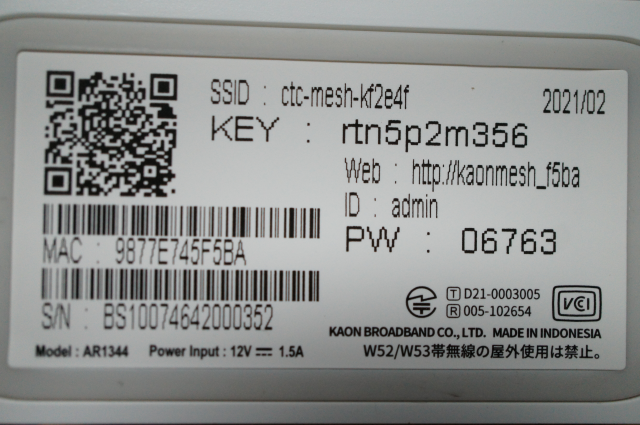

デバイス本体底面に張られていた内容から読み解くと・・

SSID（このデバイスが出すWi-Fiの電波の名前）とWi-Fiの接続に必要なパスワード、デバイス内部にログインして設定する時のアドレス（IPアドレスではなかった）とログインするIDとパスワードがわかりました。あと他のデバイスと比較したらSSIDはそれぞれ違いログインするアドレスも違う事、パスワードも違う事もわかりました。やはり実物を見ないとわからない事が多いと思います。

デバイス内部へログインし設定

1番細かく設定できる方法です。機能の有効や無効等の設定ができます。デバイスの数が多い時に一番速く設定できます。

WPSボタンを押す事で設定

WPSボタンを押してランプを見るだけで設定ができるので1番単純な方法です。

スマフォアプリを使って設定

現時点でandroid、iPhone用アプリが検索すれば出てくるようになっています。視覚的に設定がわかりやすく状態表示もしてくれます。

Wi-Fi6、IEEE802.11b/g/n/ac/ax規格、2.4GHzと5GHzのデュアルバンドWi-Fi、300Mbps - 2.4GHz + 4800Mbps -5GHz、セキュリティレベルWEP3対応、バンドステアリング対応、LANポートは1000BASE-T（1G）

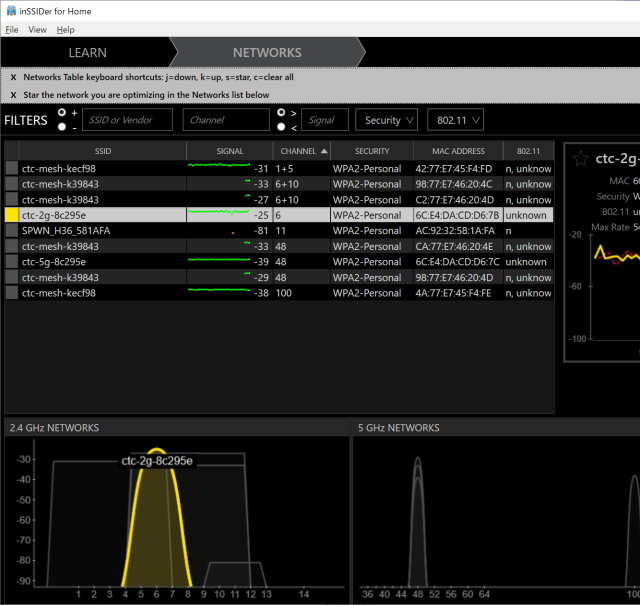

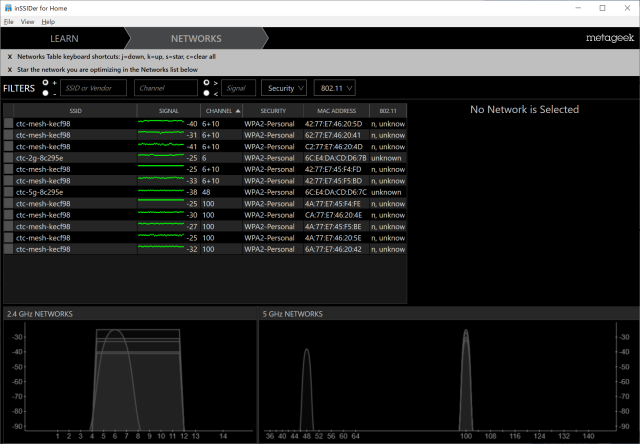

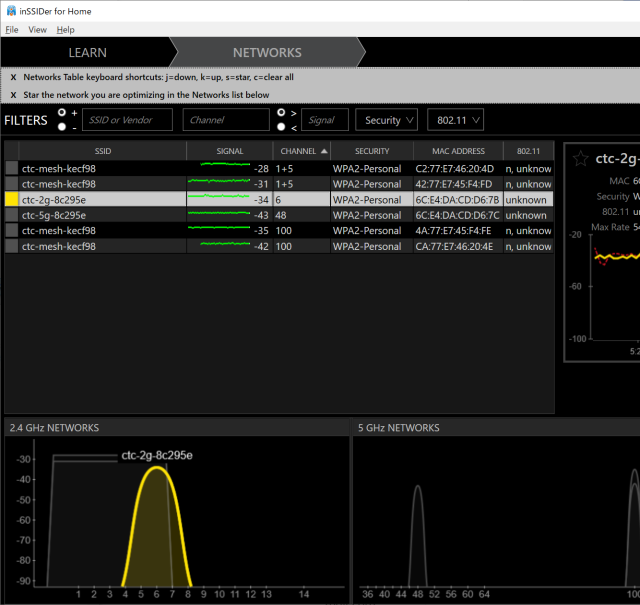

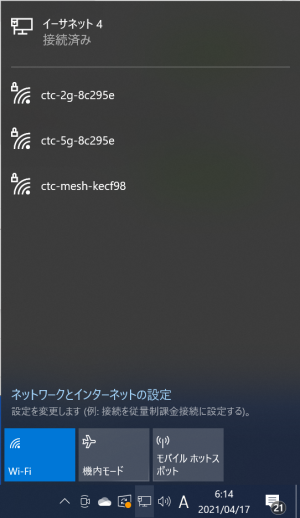

Windows10のパソコンでWi-Fiの表示を出したところですが「ctc-mesh-kecf98」がデバイスの出しているWi-FiのSSIDです。2.4GHzも5GHzのWi-Fiも同じSSIDを使っているため1つしか表示されませんでした。

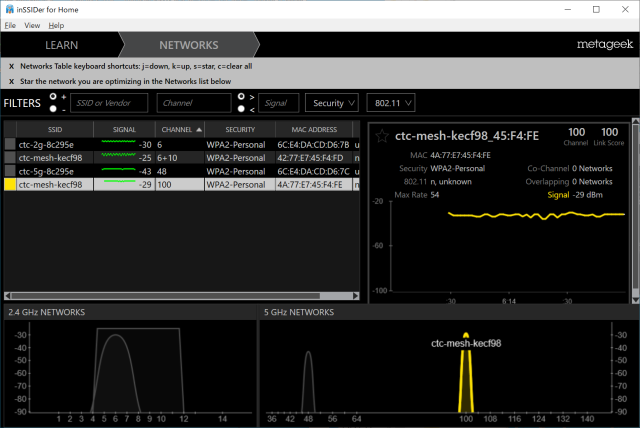

2.4GHzも5GHzのWi-Fiも同じSSIDを使っていて6+10デュアルチャンネルと100チャンネルでWi-Fiの電波が出ていました。

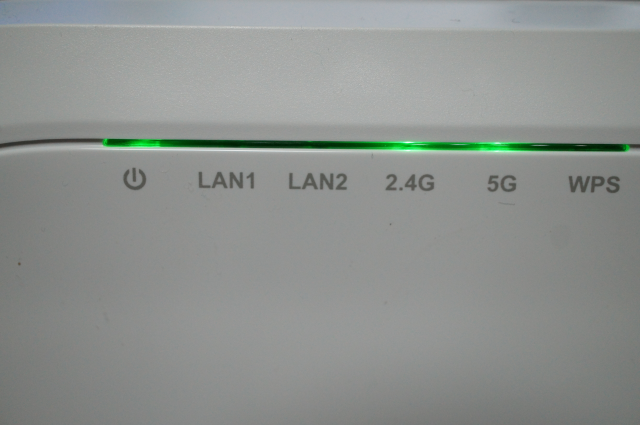

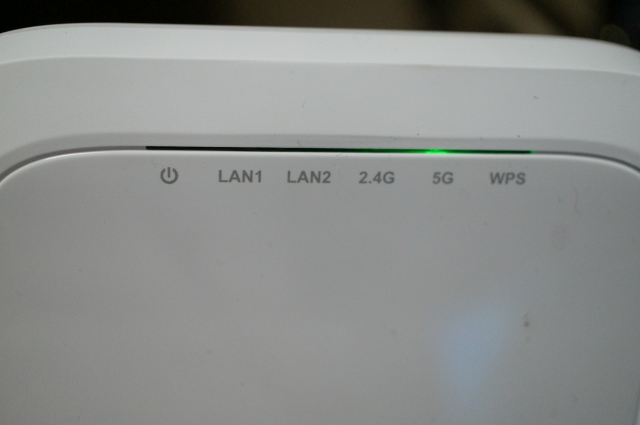

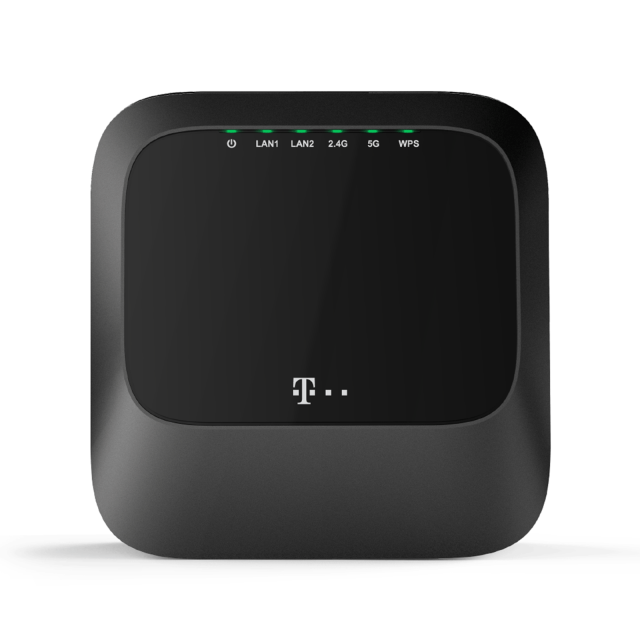

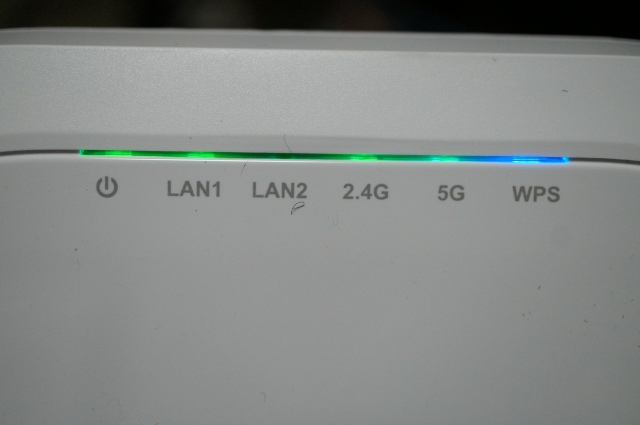

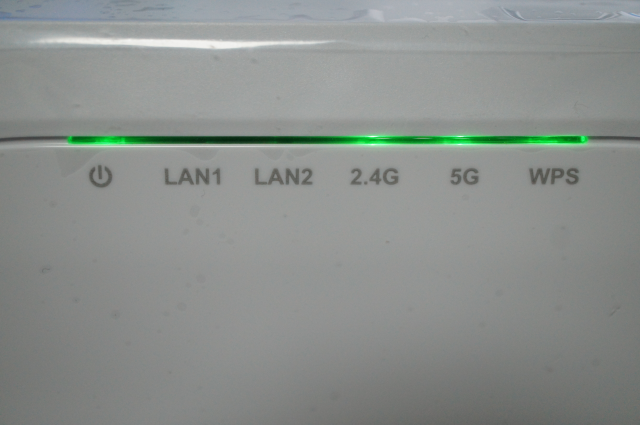

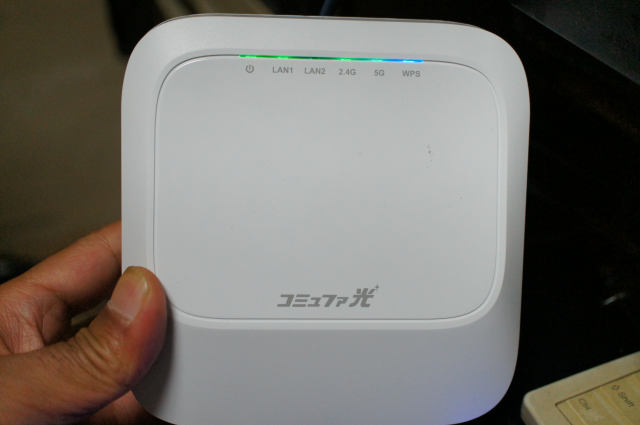

LED（ランプ）の説明としては左側からパワーランプ電源が入ると点灯します。「LAN1」は背面のインターネットのルーター等へLANケーブルで接続すると点灯します。「LAN2」も同様にLANケーブルで接続していると点灯します。「2.4G」は2.4GHzのWi-Fiが出ていると点灯します。「5G」も同じく5GHzのWi-Fiが出ていると点灯します。「WPS」ランプは親機モードで動いているデバイスは青色で子機モードで動いているデバイスは緑色で点灯します。デバイスを設置してリンクが出来ていないと消灯リンクが出来ていると緑色で点灯します。設定中にデバイスを探している最中は点滅します。

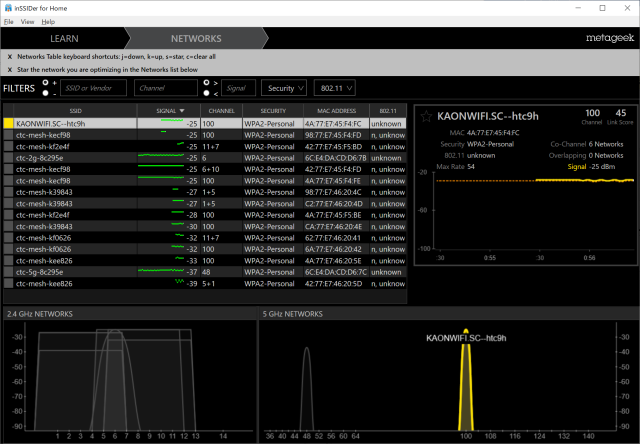

SSIDで「KAONWIFI.SC-XXXXX」の「XXXXX」はランダムな文字列はリンクをする時の制御用の電波のようです。この電波が出ていたらリンクの途中になります。出なくなってやっとリンクが終ったという事です。

子機モードで動いているデバイスがLANケーブルで接続されている場合で親機モードで動いているデバイスの電源が切れると子機モードで動いているデバイスのどれかが親機モードで動いて「WPS」ランプが緑色から青色に変わり点灯して引き続き動きます。親機が変わっても同じSSIDでWi-Fiの電波が出ます。親機だった電源が切れたデバイスの電源を入れたら今度は「WPS」ランプが緑色に点灯し子機モードで動きます。

無線LAN親機をアクセスポイントやブリッジのモードにしてWi-Fiの電波を出して接続していると思います。その場合でもメッシュWi-Fiに入れ替える事が可能です。

1.ルーターとLANケーブルで接続した親機モードで動かすデバイス本体底に貼ってあるシールを見て「Web：http://kaonmesh_f4fa」からパソコンにてブラウザのアドレスの欄に「http://kaonmesh_f4fa」を入力しエンターキーを押します。※このアドレスはデバイス毎違います。

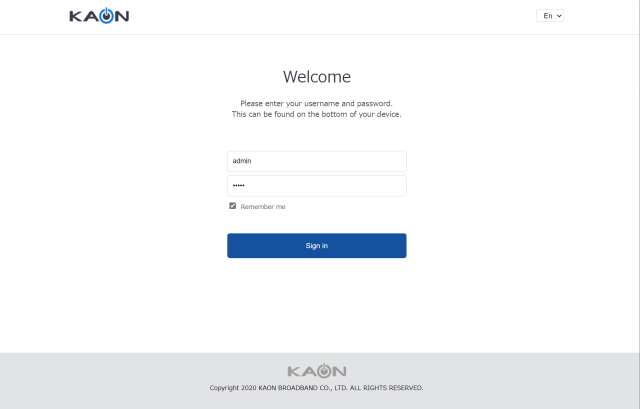

2.入力欄の上は先ほどのシールに表記されていた「ID:admin」から「admin」を入力します。下の欄には「PW:67115」から「67115」を入力します。次に［Sign in］ボタンをクリックします。※PW（ログインパスワード）は各デバイス毎違います。

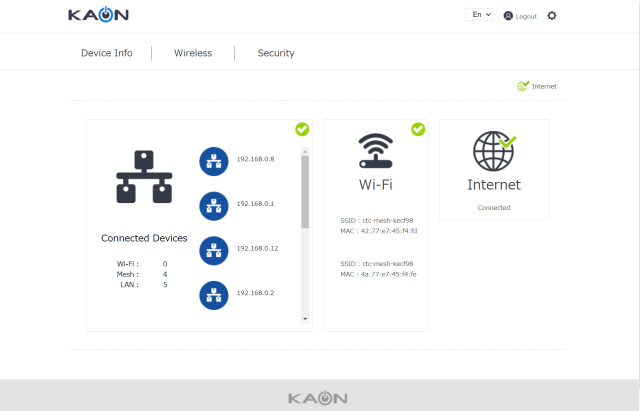

3.ログインできたページです。上の「Wirless」をクリックします。

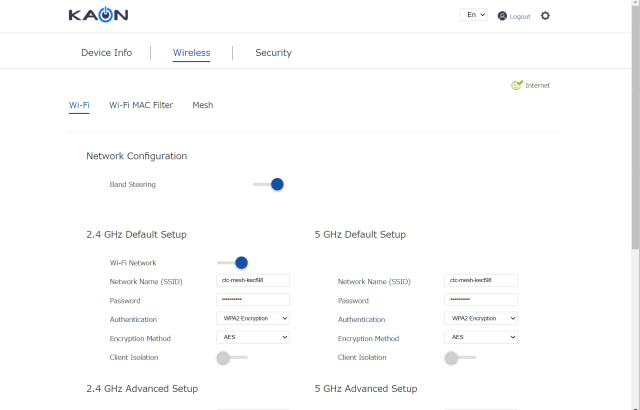

4.デバイスの設定をするページで各種機能の有効や無効等の変更ができます。「mesh」をクリックします。

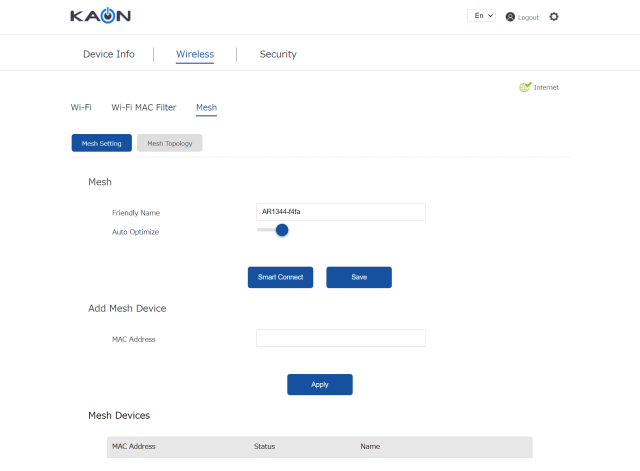

5.「Mesh Seting」が開きます。このページで「mesh」項目の「Auto Optimize」が右側にスライドされていたら機能が有効になります。この機能が有効の場合はメッシュとして登録されていない近くにあるデバイスを自動的に拾いメッシュWi-Fiのデバイスとして認識していくようです。［Smart Connect］をクリックすると近くにあるデバイスを拾いメッシュWi-Fiのデバイスとして認識してリンクしていきます。Wi-Fiの時も有線のLANケーブルで接続時にも使います。認識後は［Save］をクリックして保存します。デバイスの台数が多い場合は一番速く設定できます。

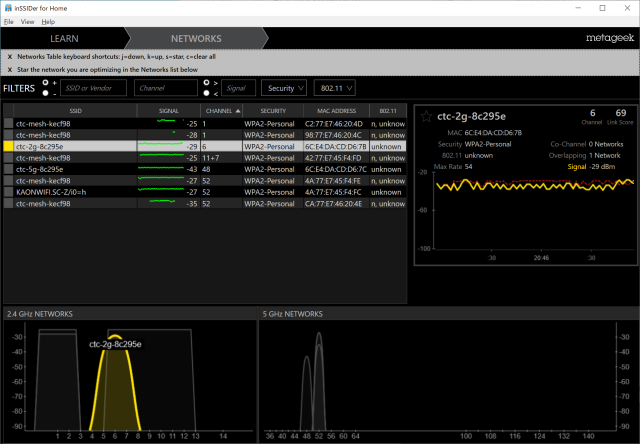

6.このWi-Fiの電波の状態は各デバイスが起動してWi-Fiの電波を出し始めた状態でまだメッシュに組み込まれていない状態です。SSIDも使用チャンネルもバラバラの状態です。

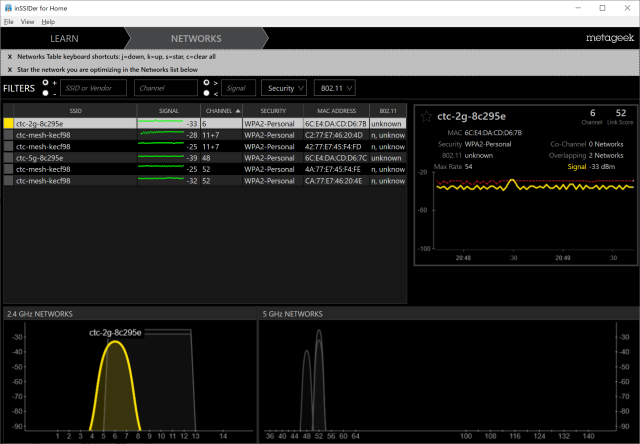

7.メッシュに登録されリンクが確立された状態です。各デバイスも同じSSIDとチャンネルを使い始めます。

「Mesh Seting」のページにて「Mesh Topology」をクリックします。

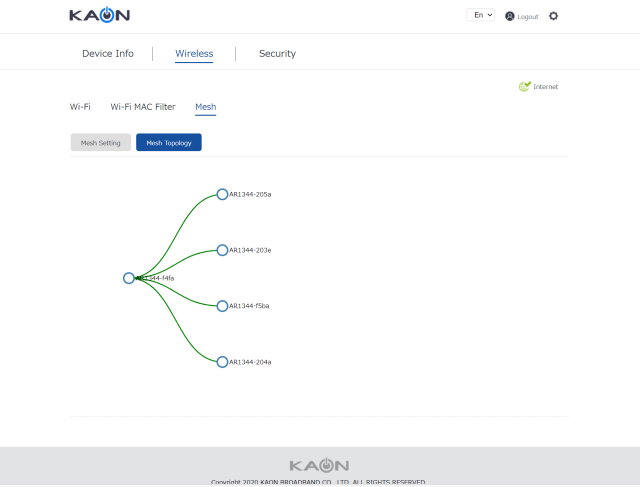

8.メッシュとして登録されたデバイスが確認できます。あとどのようにリンクしているか確認するのもここになります。親機に対して4台の子機モードで動いているデバイスが親機に触接リンクされているのが現在の状態です。この例ではWi-Fiでリンクされたので緑色の実線でつながっています。有線のLANケーブルで接続すると黒の実線で表示されます。ここまでやってメッシュWi-Fiのリンクができた事になります。

9.「Mesh Topology」での表示例1

親機モードで動いているデバイスをクリックした時の表示です。親機モードで動いていると「type:Router」と表示されます。

10.「Mesh Topology」での表示例2

子機モードで動いているデバイスをクリックした時の表示です。子機モードで動いていると「type:Mesh」と表示されます。

1.LANケーブルをデバイス本体後ろの「LAN1/WAN」コネクターに差込ルーターに接続します。ルーターに接続した機器はメッシュWi-Fiをコントロールする親機モードになります。接続する追加のデバイス（機器）はメッシュネットワークの終点として子機モードで動く事になります。

2.デバイスに電源を供給します。ON/OFFスイッチで電源を入れます。

3.2.4G及び5GのLEDランプが継続的に緑色に点灯しWPS LEDが連続して青色になるまで待ちます。これでデバイスは制御デバイス、メッシュWi-Fiをコントロールする親機モードとして設定されました。

4.追加のデバイスをペアリングします。ペアリングは3m以内で行います。電源をオンにします。この追加のデバイスはメッシュエンドポイントとなり子機モードで動く事になります。

5.追加したデバイスで2.4G及び5GのLEDランプが継続的に緑色に点灯するのを待ちます。

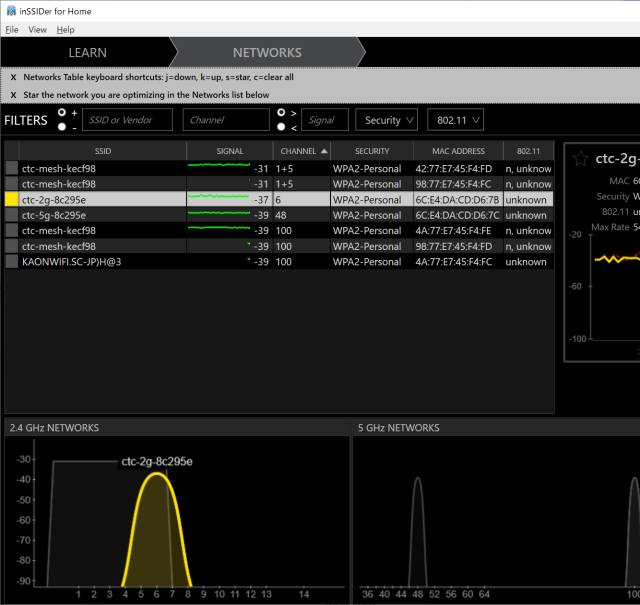

6.Wi-Fiの電波については親機モードのデバイスと子機モードのデバイスのそれぞれがWi-Fiの電波を出している状態です。※SSIDで「KAONWIFI.SC-XXXXX」の「XXXXX」はランダムな文字列はリンクをする時の制御用の電波のようです。

7. 親機モードで動いているデバイス前面のWPS LEDが青色で点滅し始めるまで「WPS」ボタンを押します。約5秒ほど押す必要があります。点滅し始めたら離します。子機モードのデバイスのWPS LEDが緑色に点滅し始めて2つのデバイスがお互いを見つけた状態です。

8.メッシュデバイスが相互に接続されるまで約7〜8分ほど待つ必要があります。相互接続してリンクが確立すると子機モードのデバイスのWPS LEDが緑色に点灯します。これによりメッシュネットワークが使用できるようになります。電源を切り次に子機モードのデバイスの置く位置を決めます。

9. Wi-Fiの電波については親機モードのデバイスと子機モードのデバイスのそれぞれが同じSSID（電波の名前）で同じチャンネルでWi-Fiの電波を出し始めます。SSIDで「KAONWIFI.SC-XXXXX」の「XXXXX」はランダムな文字列はリンクをする時の制御用の電波が出ていたらリンクの途中なので出ていない事を確認します。ここまででリンクが終った状態です。

10.置く位置が決まったら設置して電源を入れます。この時は再び設定の必要ありません。メッシュWi-Fiのリンクが繋がっていると「WPS」のLED（ランプ）が常に緑色になるので確認してください。点灯しなければリンクができないという事なので置く位置を再検討して別の位置へ設置して下さい。

11.より良いWi-Fiの環境にするにはルーター側のWi-Fiをオフにする事をお勧めします。追加のデバイス、メッシュ端末（子機）を追加するには4項目から同じ手順を繰り返します。ここまででWPSボタンを使った設定は完了です。

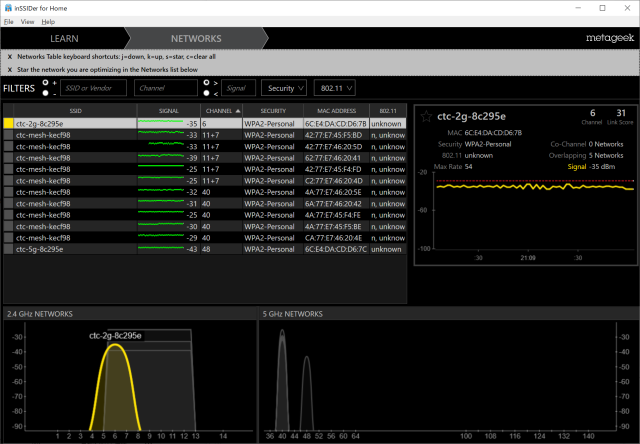

12.参考として親機モード1台、子機モード4台のWi-Fiの電波の状態です。同じSSID（電波の名前）を使い同じチェンネルで揃っています。この状態がメッシュWi-Fiの設定ができた状態です。リンクが確立しているとこういう状態になります。

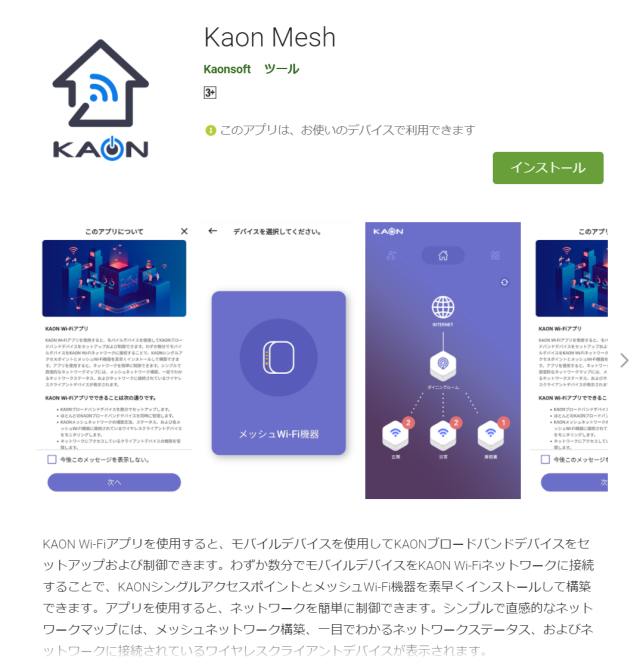

1.Kaon Mesh - Google Play のアプリ

https://play.google.com/store/apps/details?id=com.kaonmedia.cpe.jp

2.androidスマフォと連携が取れているとパソコンで［インストール］をクリックするとソマフォにインストールされます。

3.スマフォにインストールされたアプリです。タップします。

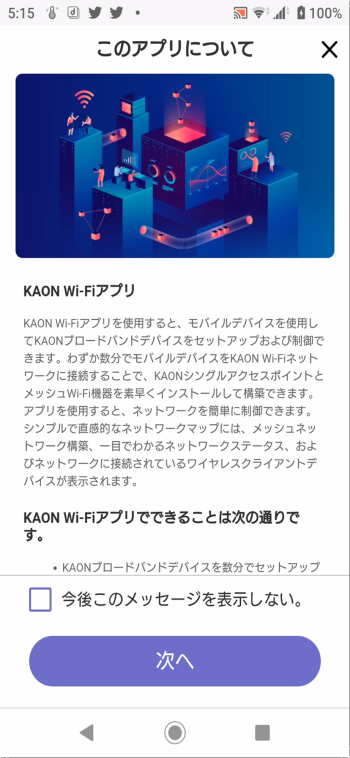

4.読んでから「次へ」をタップします。

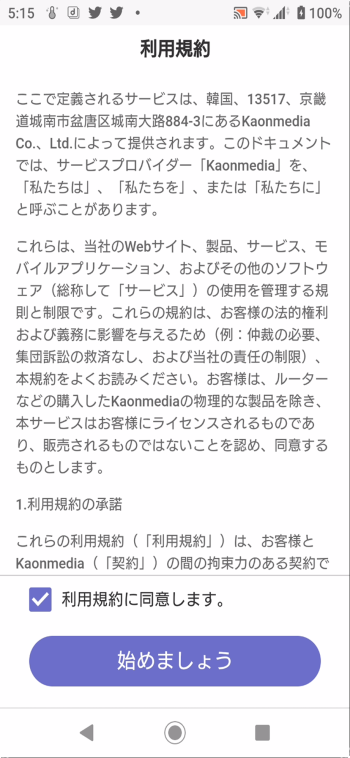

5.読んでからチェックを入れて「始めましょう」をタップします。

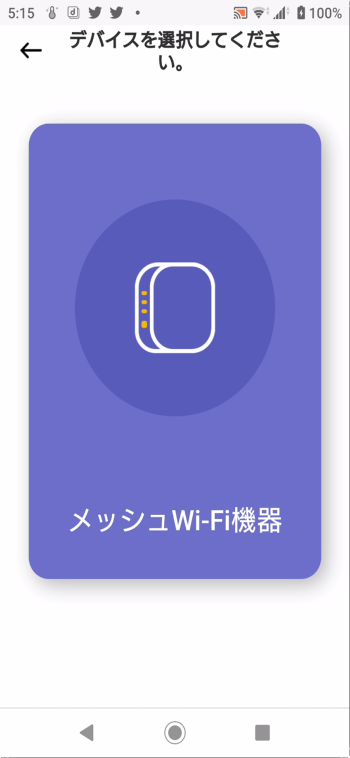

6.真ん中の絵をタップします。

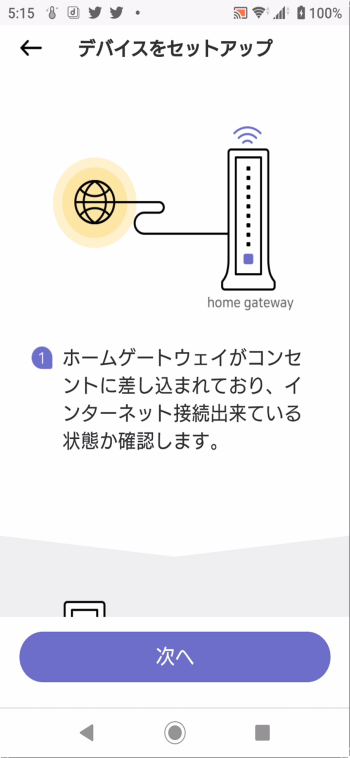

7.唯一の接続方法や説明が表示されます。読んでから「次へ」をタップします。

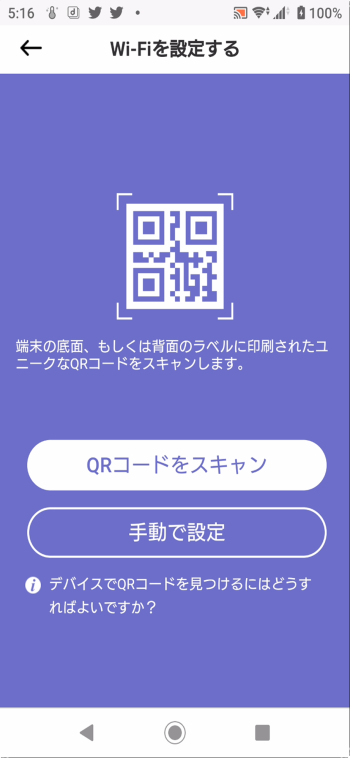

8.親機モードで動かすデバイスデバイスにWi-Fi接続するために「QRコードをスキャン」するか「手動で設定」か選択できます。「手動で設定」を選択するとandroidのアプリではMACアドレスを入力を求められiPhoneのアプリではWi-Fi接続をするようです。ここでは「QRコードをスキャン」をタップします。

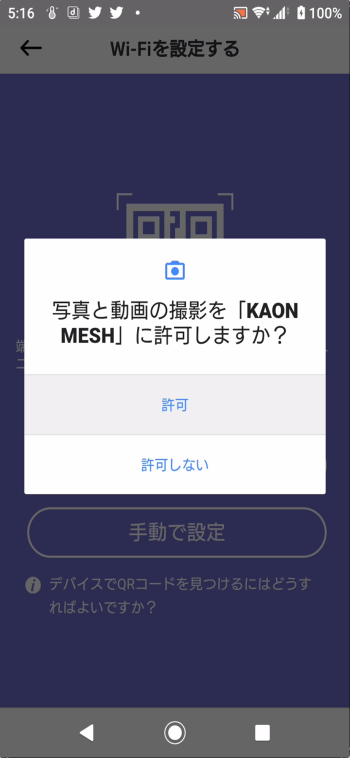

9.QRコードのアプリが動かして良いか許可を求めてきます。「許可」をタップします。

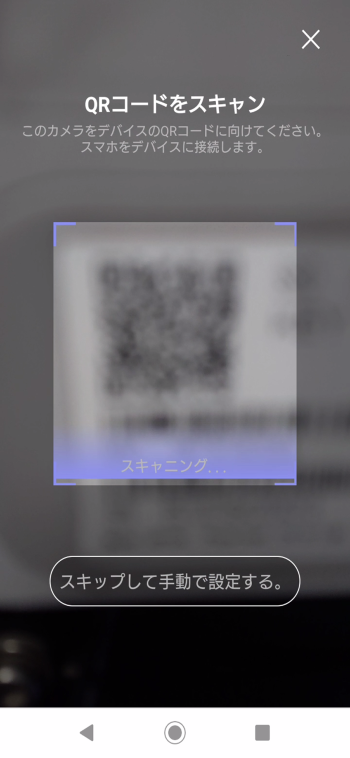

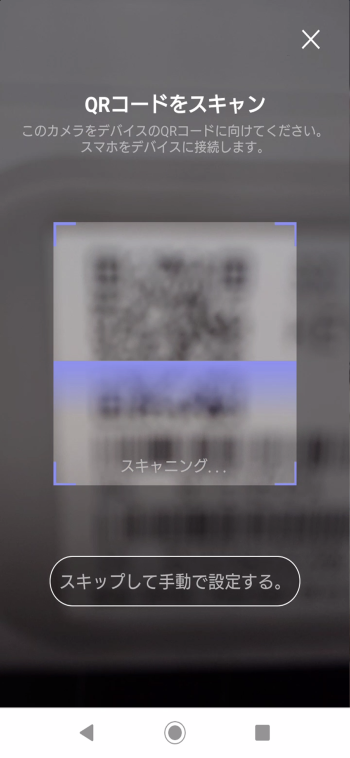

10.親機モードで動かすデバイス底面に貼ってあるQRコードをスキャンします。

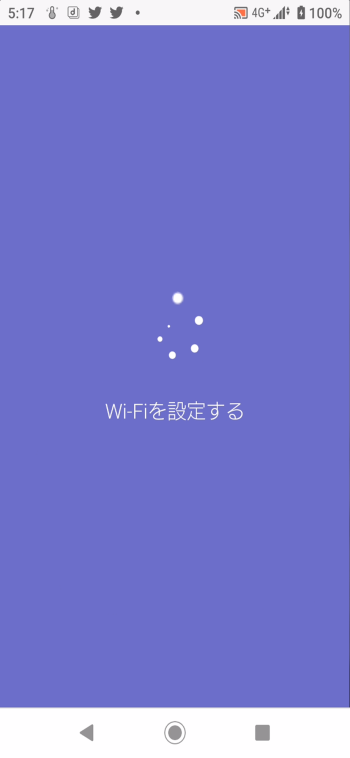

11.Wi-Fiの設定が始まります。

12.絵のところをタップします。

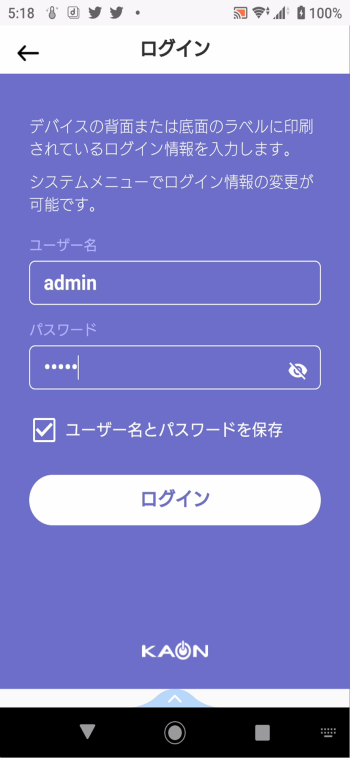

13.親機モードで動かすデバイスのログイン画面がでてきます。「ユーザー名」は「admin」で「パスワード」はデバイス本体底面に記載されているパスワードを入力します。このパスワードはデバイス毎違います。

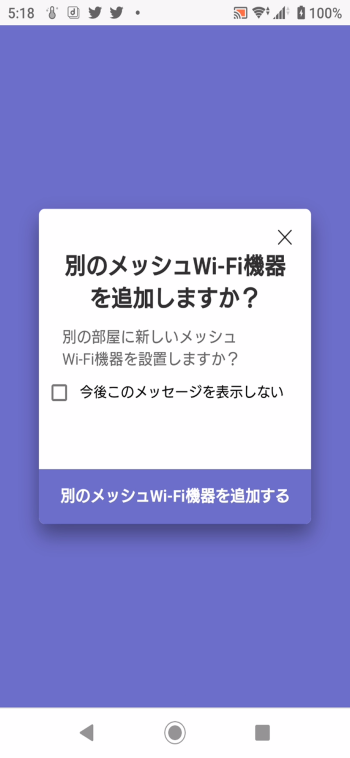

14.子機モードで動かすデバイスを接続するので「別のメッシュWi-Fi機器を追加する」をタップします。

15.この時のWi-Fiは親機モードで動かすデバイスと子機モードで動かすデバイスのSSIDもチャンネルも違います。

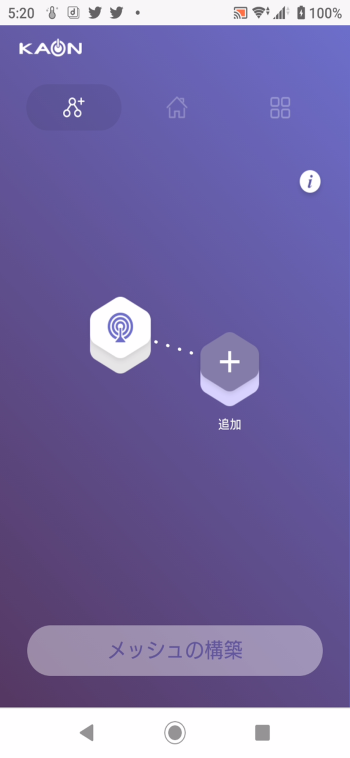

16.「追加」の絵をタップします。

17.子機モードで動かすデバイス底面に貼ってあるQRコードをスキャンします。

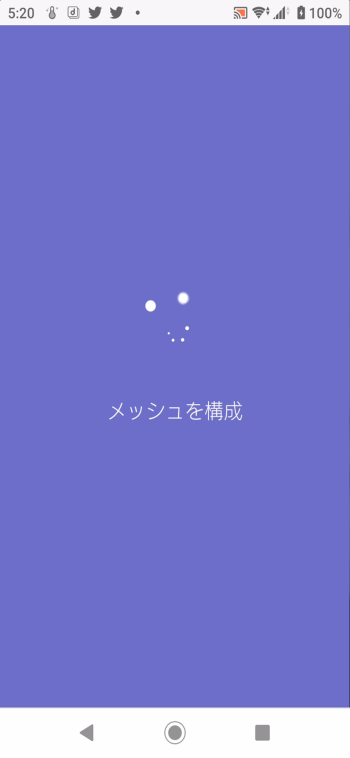

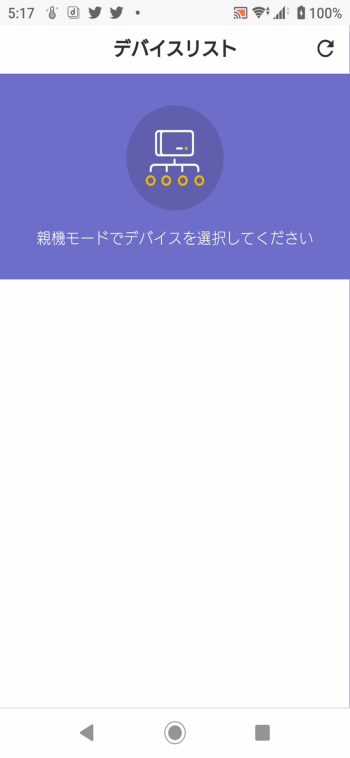

18.親機モードで動くデバイスが子機モードで動かすデバイスを探し始めます。

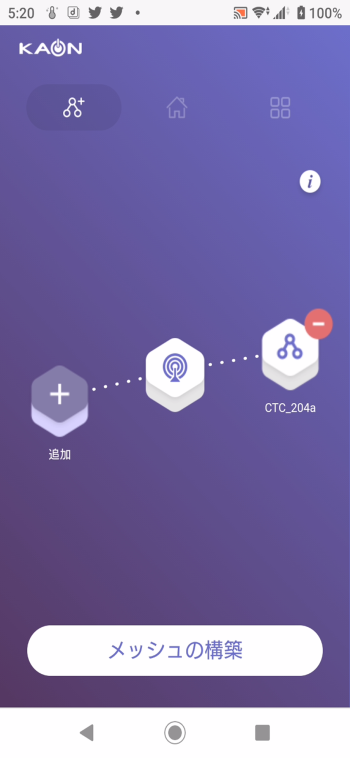

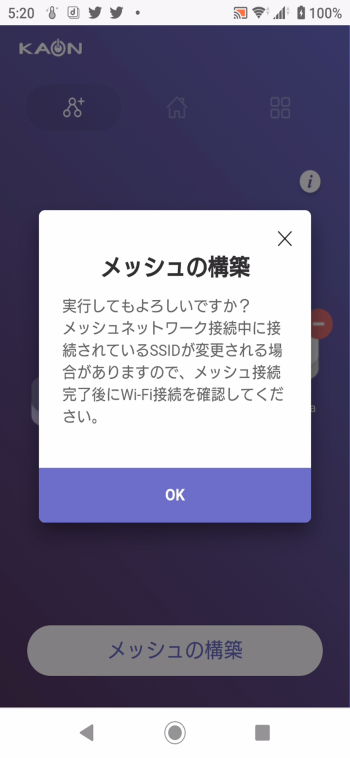

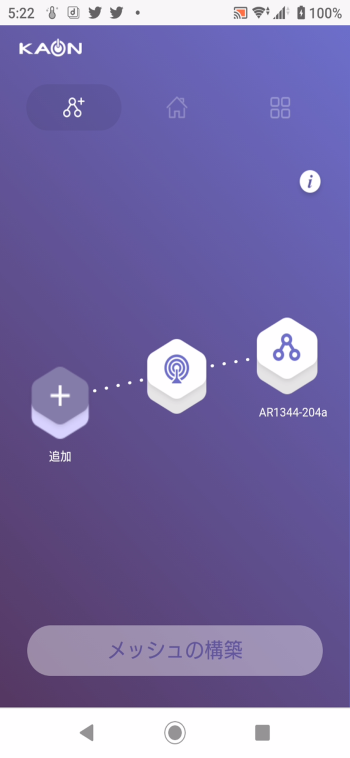

19.子機モードで動かすデバイスが見つかり表示されました。「メッシュの構築」をタップします。

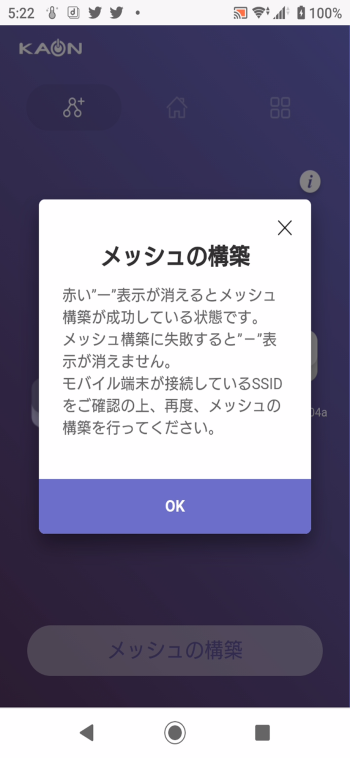

20.「OK」をタップします。

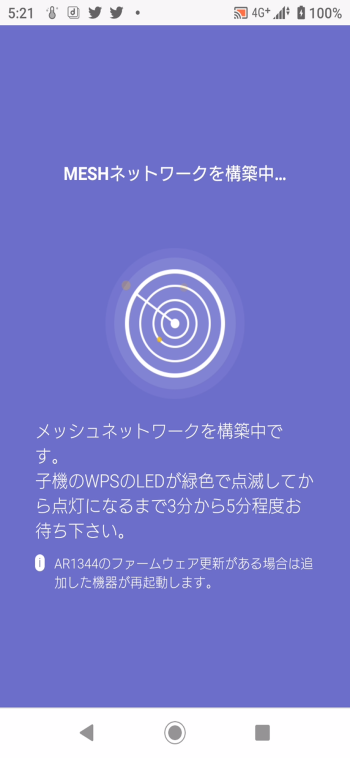

21.リンクが始まりメッシュネットワークの構築が始まりました。

22.Wi-Fiの電波についてはSSIDで「KAONWIFI.SC-XXXXX」の「XXXXX」はランダムな文字列はリンクをする時の制御用の電波が出ています。見ていると同じSSIDになりチャンネルも同じチャンネルになって行きます。

23.「OK」をタップします。

24.親機モードで動かすデバイスと子機モードで動かすデバイスのリンクが確立されメッシュWi-Fiで繋がった状態です。これでデバイス2台でのメッシュWi-Fiとして使える状態です。

25.Wi-Fiの電波については親機モードのデバイスと子機モードのデバイスのそれぞれがWi-Fiが同じSSIDになりチャンネルも同じ電波を出している状態です。SSIDで「KAONWIFI.SC-XXXXX」の「XXXXX」はランダムな文字列はリンクをする時の制御用の電波は消えます。

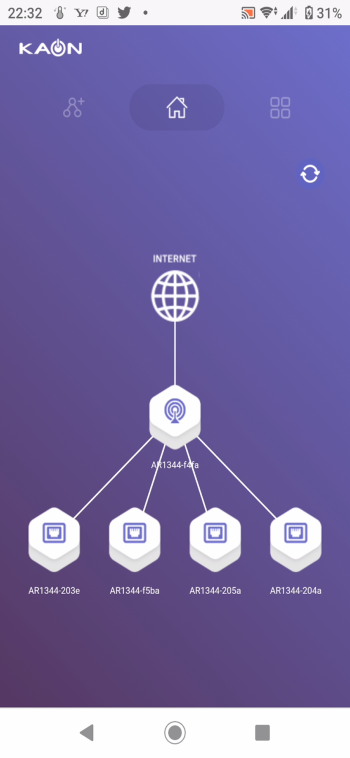

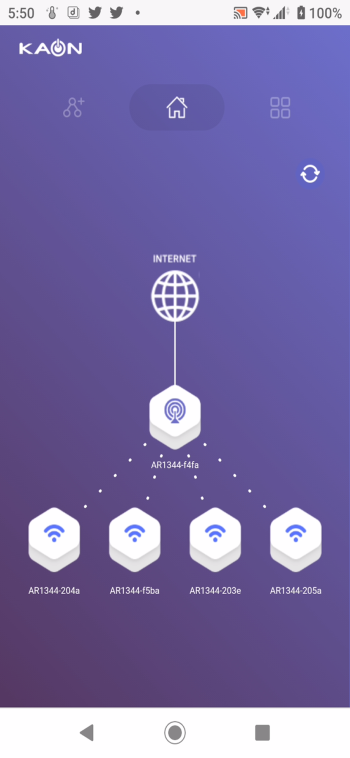

26.参考に親機モードで動かすデバイスと子機モードで動かすデバイスの合わせて5台で構成した状態です。

27.参考に親機モードで動かすデバイスと子機モードで動かすデバイスの合わせて5台で構成したWi-Fiの電波の状態です。

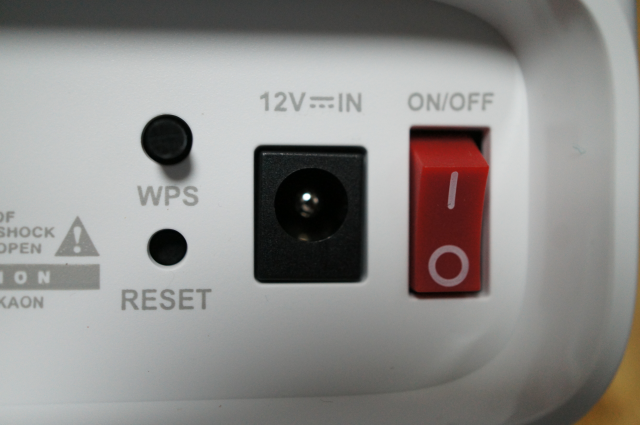

1.初期化するためのスイッチは本体背部に「RESET」と表記されている穴の中にスイッチが入っています。

2.あらかじめ電源を入れて起動し終わった状態にします。RESETボタンをボールペンの先のような細い物を利用して長押しします。電源ランプが消灯するまで押し続けます。※5Gのランプは何故かこの時は消灯しません。

3.子機モードで動いていたデバイスで初期化されて再起動した状態です。LANケーブルで繋いでいない状態です。「WPS」ランプが消灯します。再度リンクさせるにはこの状態では初期化によってWi-Fiの電波が出ていない事があるので電源を入れなおしてWi-Fiの電波が出ているか確認してから再度リンクさせます。親機モードで動いていたデバイスではLANケーブル繋いであると再び「WPS」ランプが青色に点灯し親機モードで動き始めます。

2-1.デバイスにログインして設定では右上の歯車のアイコンをクリックします。

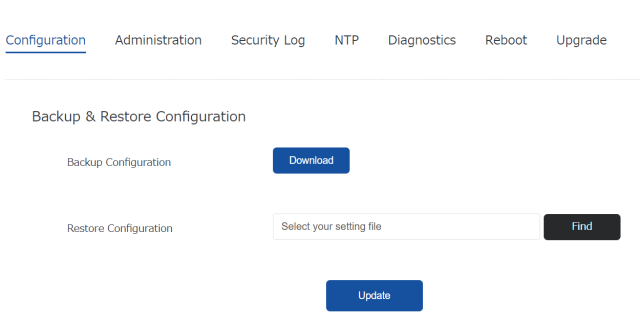

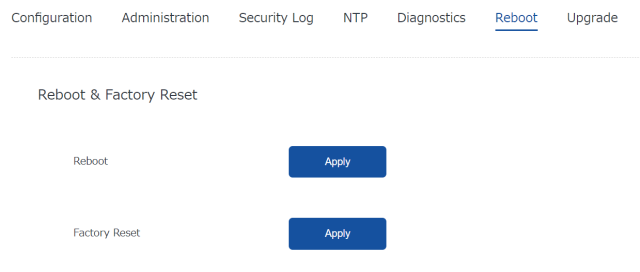

2-2.「Reboot」をクリックします。

2-3.「Factory Rwset」の「Apply」をクリックします。そうするとメッシュWi-Fiに接続されたデバイスの全てが初期化されます。

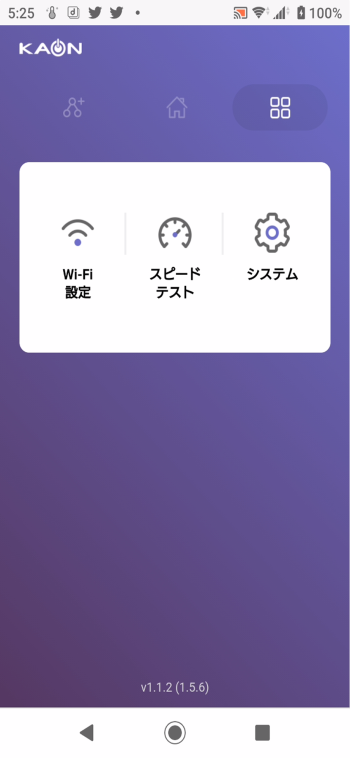

3-1.スマフォのアプリの場合は右上の「田」ボタンをタップし「システム」をタップします。

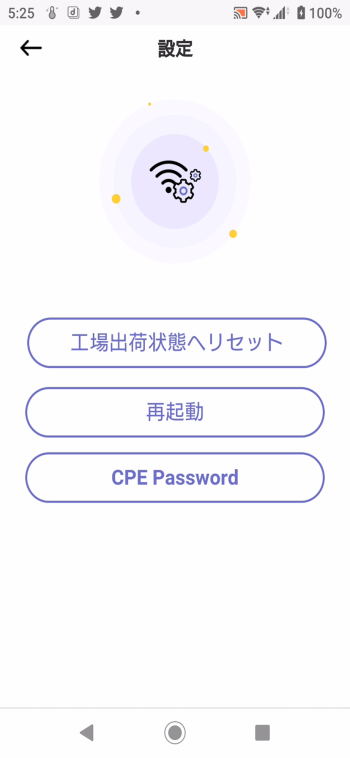

3-2.「設定」が開き「工場出荷状態へリセット」ボタンをタップします。そうすると初期化が始まります。リンクされているデバイス全てが初期化されます。

1.HUBに接続するには「LAN1/WAN」コネクターにLANケーブルを接続します。

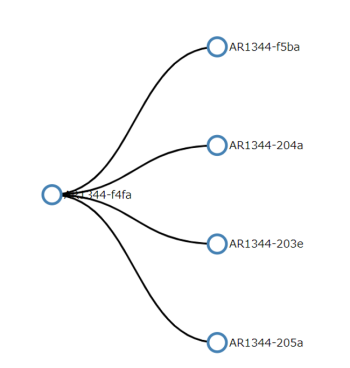

2.「デバイスにログインして設定」で「Mesh Topology」でリンクの接続を見たところです。LANケーブルで接続すると黒の実線で繋がっています。

3.スマフォアプリで見たところです。Wi-Fiでは点線でしたがLANケーブルで接続すると白の実線で繋がっています。

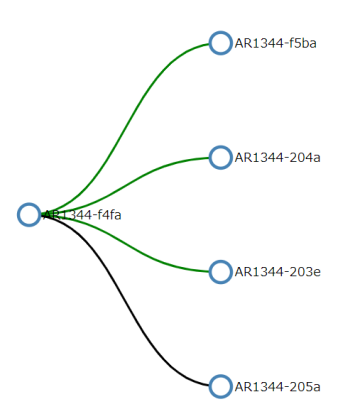

4.1台だけHUBにLANケーブルを接続（黒の実線）し他はWi-Fi接続（緑の実線）の状態です。設置場所や設置方法によりリンクのやり方が選べます。

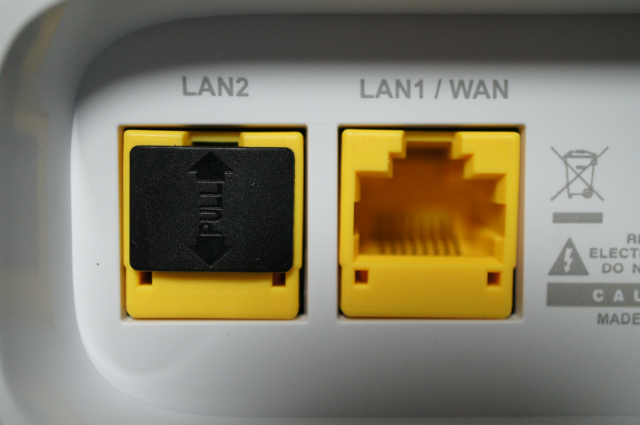

本体後部にあるLANケーブルを接続するためのLANポートが二つあります。
