intel Wi-Fi 6 AX200モジュールについて

2021年03月18日
兵ちゃん

　今回はintel製のWi-FiモジュールであるAX200について紹介したいと思います。このWi-FiモジュールはWi-Fi6（802.11ax）に対応した物でM.2 ソケット (Key AとKey E), タイプ 2230に対応していてデスクトップ用マザーボードやノートパソコン等で使われています。そこでOK Networking Japan販売のモジュールとアンテナ線、ブラッケット、アンテナのセットをデスクトップパソコン向けにセット販売している物を購入しましたので今回はintel Wi-Fi 6 AX200モジュールについて紹介したいと思います。

1.実物と仕様

　このセット販売されていたモジュールと仕様は次のようになります。

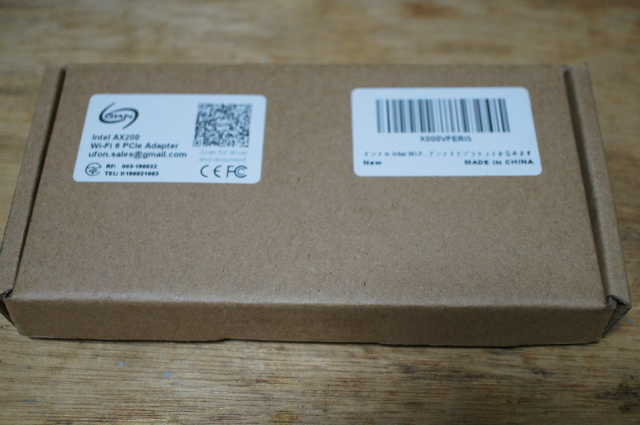

OK Networking Japan販売のモジュールとアンテナ線、ブラッケット、アンテナのセット販売している物の箱です。

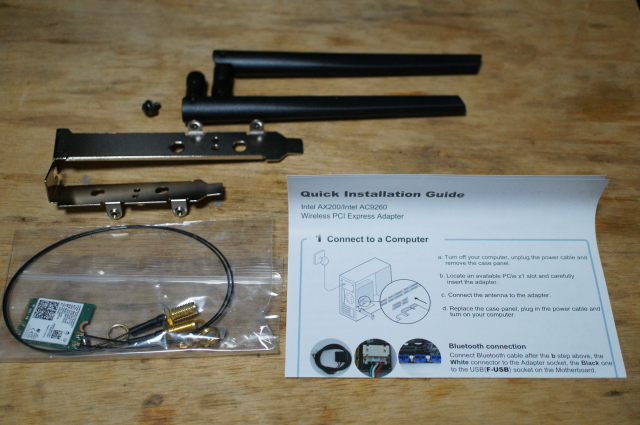

OK Networking Japan販売のモジュールとアンテナ線、ブラッケット、アンテナのセット販売している物で違う取説が入っていました。

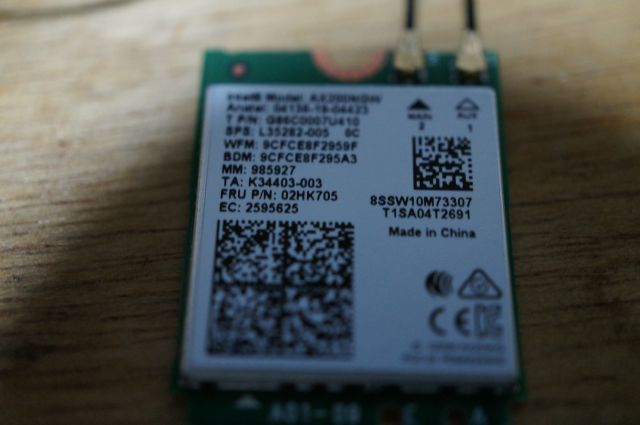

本体ですがアンテナのコネクターがMini PCIeコネクターを使っていたころより小さくなっています。このセット販売ではすでにモジュールとアンテナ線が接続されていました。

対応オペレーティング・システムWindows 10, 64-bit*, Linux*, Chrome OS、重量(グラム)2.8、動作温度範囲0°C to 80°C、動作温度 (最大)80 °C、動作温度 (最小)0 °C、アンテナ2x2、ボードM.2 2230、サイズ22mm x 30mm x 2.4mm、TX/RX ストリーム2x2、バンド2.4Ghz, 5Ghz (160Mhz)、最高速2.4Gbps、Wi-Fi 認定*WiFi 6 (802.11ax)、コンプライアンスFIPS, FISMA、Bluetooth のバージョン 5.2内蔵、OFDMA (Orthogonal Frequency Division Multiple Access: 直交周波数分割多元接続方式) はい、MU-MIMOはい、インテル® vPro™ テクノロジーはい

2.モジュールの取付

　モジュールの取付はASRock Z390 Extreme4というマザーボードを使った自作パソコンに取り付けましたので紹介したいと思います。

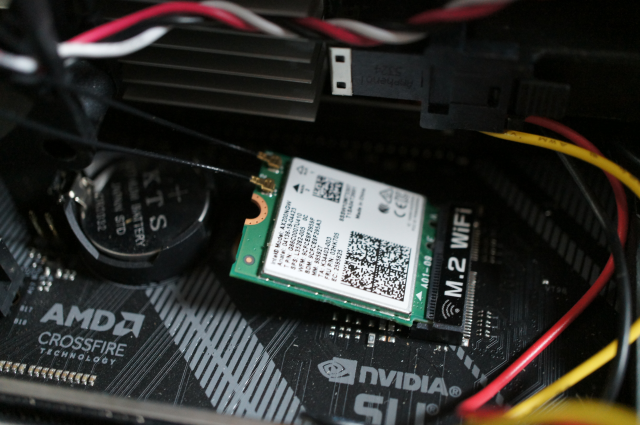

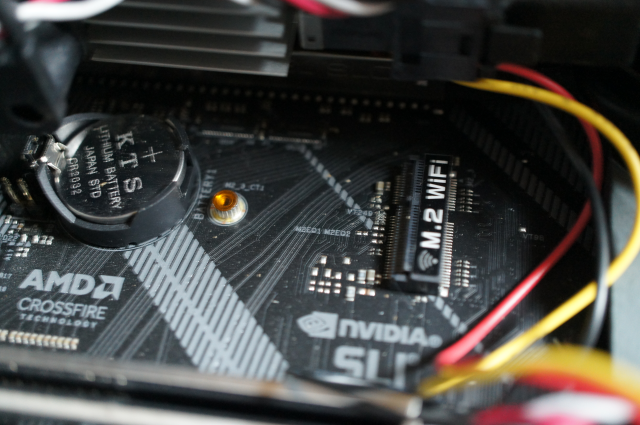

ASRock Z390 Extreme4というマザーボードのコネクター

取付にはSSDと同じように斜めに差し込み倒して取り付けます。

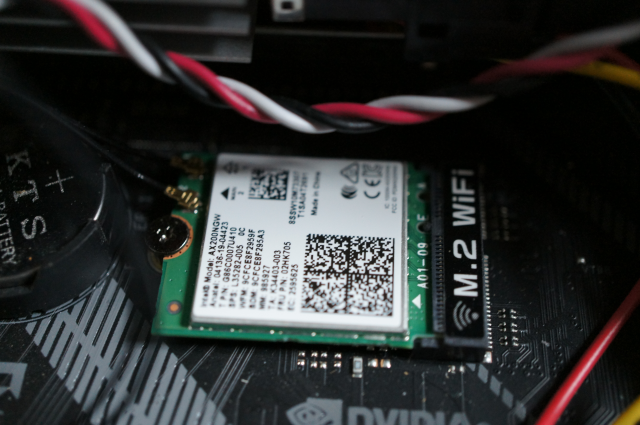

マザーボード付属のネジで取付たところです。

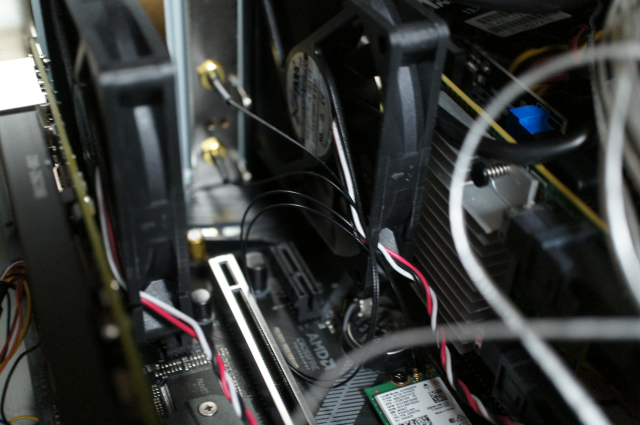

アンテナ線は付属のブラッケットを空いている拡張スロットに取り付けます。

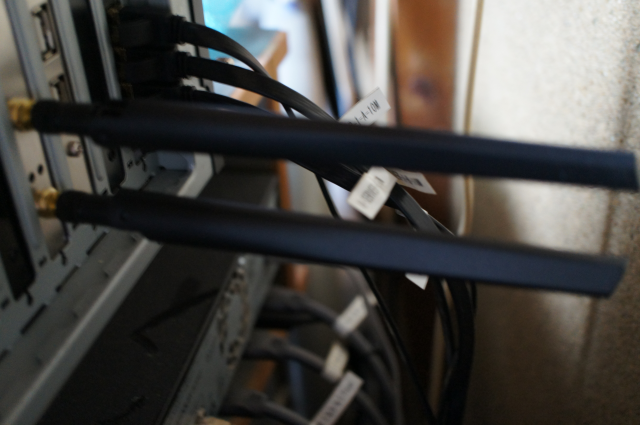

ケースの外でアンテナを取り付けたところでアンテナは好きな方向に向けられ曲げる事もできます。

3.デバイスマネージャーで認識

　デバイスマネージャーで認識はWi-FiデバイスとBluetoothデバイスとしても認識されます。

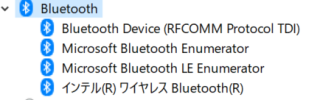

Bluetoothデバイスとして認識

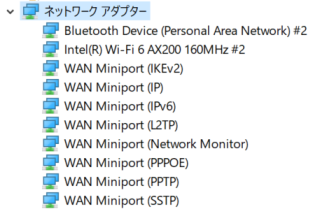

ネットワークアダプターにてWi-FiデバイスとBluetoothデバイスとして認識されます。

4.BIOSの設定

　今回は写真は撮りませんでしたが取付可能な専用ソケットを持ったマザーボードではマザーボードのBIOSの設定で使えるように設定しないと使用できないので注意する必要があります。BIOSの設定については各マザーボードの取説に従って下さい。

5.使用感

　インターネットに繋いでいるWi-Fiルーターがaxに対応している事もあり速いと感じることができます。ただしデスクトップパソコンに取り付ける意味は有線での接続のバックアップ用と兵ちゃんの研究室ではとらえています。やはり有線のLANケーブルでの接続にはかないません。しかしやっぱりWi-Fiモジュールとしては確かに速いと思います。あとintel製という事もあって接続も安定していると思います。

6.考察

　今回のintel Wi-Fi 6 AX200モジュールはそのままモジュールで販売されたり今回のようにセット販売されたりさらに拡張カードに組み込まれて販売されたりと久々のメジャーな製品で11ax規格のWi-Fiモジュールとしてはデフォルトスタンダードになったのではないかと思われます。それぐらい出回っています。しかも価格も安く・・でも旧式のパソコンではM.2ソケットが付いているデスクトップパソコンやノートパソコンは少ないと思うので比較的新しいデスクトップパソコンやノートパソコン用として購入されているようです。intelは以前からCPUだけではなくLANカードやWi-Fiモジュールの製造販売をしているので信頼できるメーカー製とも言えると思います。

　今回の内容は、intel Wi-Fi 6 AX200モジュールについてでしたがWi-Fiモジュールを選ぶ時の参考になれば幸いです。

参考URL等

Intel® Wi-Fi 6 AX200 Module 189347　https://www.intel.co.jp/content/www/jp/ja/products/wireless/wi-fi-6-series/wi-fi-6-ax200.html
