Intel 7260HMW Wi-Fi 802.11 AC 無線LANカードへの交換について2

兵ちゃんの研究室へ戻る

 インターネットを接続するのに光回線を使っているのですが、無線LANの機能が付いているルーターを使っています。ノートパソコンも古いDELL LATITUDE E6540を使っているのですがなるべく高速な接続を・・・と無線LANカードを更新することにしました。更新する無線LANカードは今となっては遅い11acの規格のIntel 7260HMWと部品交換をしました。そこで、今回は、 Intel 7260HMW Wi-Fi 802.11 AC 無線LANカードへの交換について2を紹介したいと思います。



1.Intel 7260HMWとは

 インテルが中国にて製造している無線LANBluetooth 4.0の機能が合わさったノートパソコン用の複合カードになります。

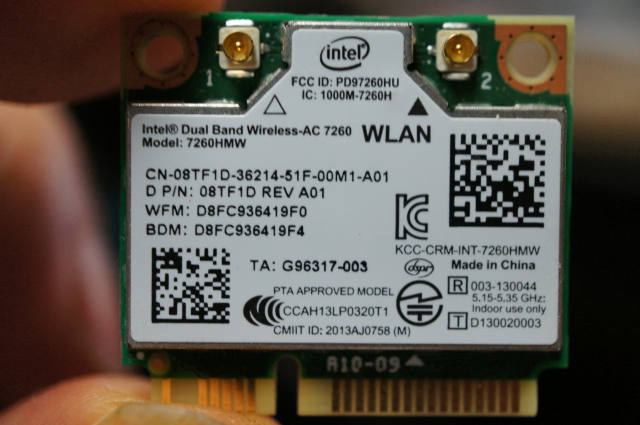

2.Intel 7260HMWの仕様と実物


マルチストリーム、デュアルバンド

最大300Mbpsで長距離の信頼性に優れた Wi-Fi 通信を実現します。

Bluetooth 4.0 Low Energy

Bluetooth対応デバイスおよびアプリケーションへのデュアルモード接続を実現します。

Wi-Fi Direct

WLAN またはホットスポットにアクセスすることなく Wi-Fi 対応デバイス間で直接接続できます。【製品仕様】

サイズ 26.80mm×30.00mm×2.4mm (ハーフサイズ)

重量 2.3g

IEEE WLAN Standard 802.11ac/a/b/g/n

Bluetooth Bluetooth 2.1,2.1+EDR, 3.0, 3.0+HS ,4.0

Mini PCI Expressバスで基盤のサイズは、ハーフサイズになります。



3.取り付け方

 ノートパソコンは、DELL LATITUDE E6540に取り付けます。多分、メーカーが違ってもMini PCI Expressバスがあれば、取り付け可能と思います。あと、標準に搭載されているカードと交換するのでアンテナ線の心配はいりません。

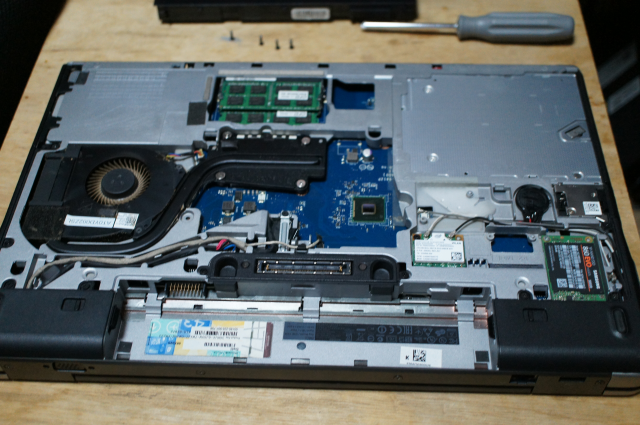

Mini PCI Expressバスは、無線LANカードが一つ付いています。

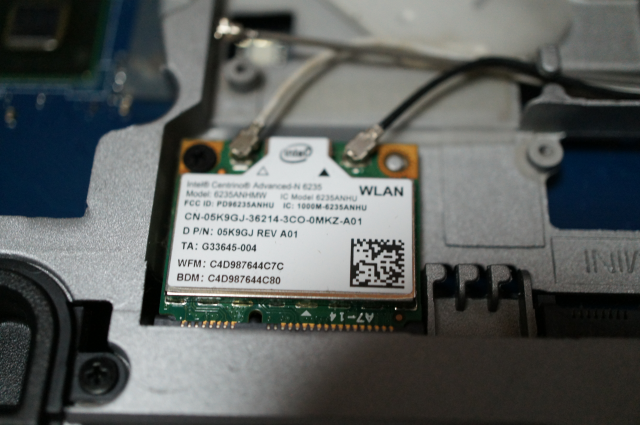

標準搭載の無線LANカードを取り外してから同じ位置へ取り付けます。

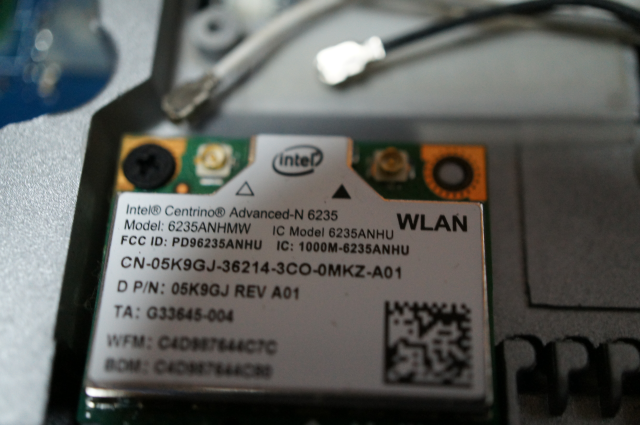

アンテナ線のコネクタは、小さくて弱いので、ピンセットを使う等の潰してしまわないように丁寧な扱いが必要になります。アンテナ線を取り外した状態です。

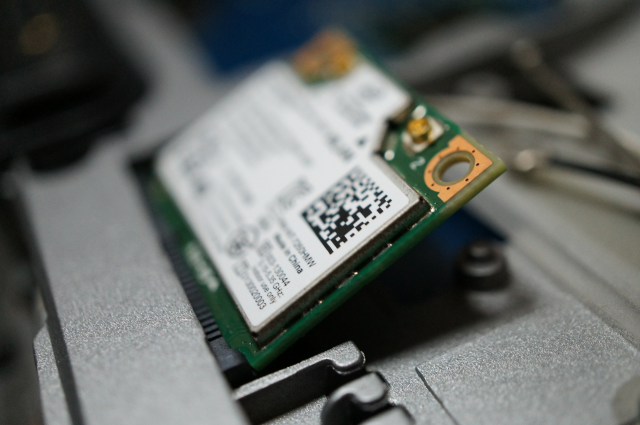

スロットには、斜めに差し込み倒して1本のネジで取り付けます。

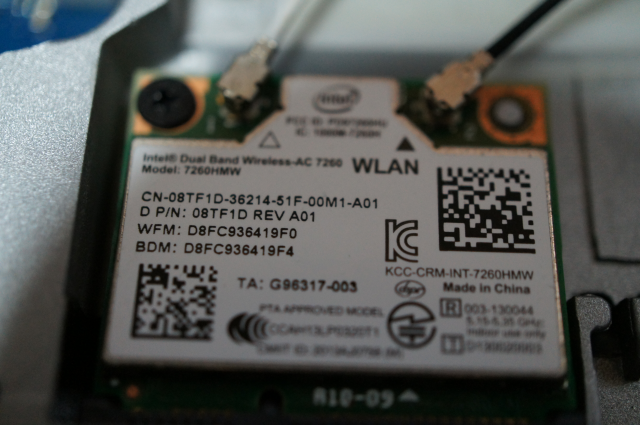

アンテナ線を丁寧に取り付けて取り付け完了です。




5.ドライバーのダウンロード

 ドライバーは、Intel のホームページから「7260HMW」で無線LAN用とBluetooth 用を検索してダウンロードします。


インテル® Dual Band Wireless-AC 7260 用のダウンロード https://downloadcenter.intel.com/ja/product/75439/-Dual-Band-Wireless-AC-7260



6.ドライバーのインストール

 ドライバーは、無線LANカードとBluetoothのドライバをインストールします。



7.ハードウェアとしての認識

 ハードウェアとしての認識は、次のような認識がありました。


デバイスマネージャーのBluetoothにて認識。

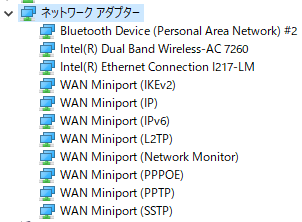

デバイスマネージャーのネットワークアダプターにて認識。



8.考察

 今回の無線ラン+Bluetoothカードは、ノートパソコンのDELL LATITUDE E6540の汎用性が良く拡張しやすかったからできたのだと思います。こういった作りを続けて欲しいものです。あと自宅のルーターでIEEE802.11axまで対応しているのでMini PCI Expressバス版の無線LANカードを探しましたが・・・規格が変わってしまい入手できないようです。拡張ができなくなったらある程度で見切りを付けてノートパソコンを買い替える事も考える必要があるのではないでしょうか。




 今回の内容は、少し時代遅れになったノートパソコンには、魅力的だと思います。古いノートパソコンなら同じようにMini PCI Expressバスがあれば拡張できると思います。古いノートパソコンを拡張する時の参考になれば幸いです。







参考URL

インテル® Dual Band Wireless-AC 7260 用のダウンロード https://downloadcenter.intel.com/ja/product/75439/-Dual-Band-Wireless-AC-7260
