BROADCOM LSI MegaRAID SAS 9341-8iについて

2020年08月18日

兵ちゃん

　パソコンのハードディスクにファイルが溜まってくるとただ単に保存しておくだけでなく安全性を求めてRAIDに移行する必要がでてきます。ハッキリ言って今回のBROADCOM LSI MegaRAID SAS 9341-8iはWindows10で動きませんでした。しかしLSI社系のRAIDカードとして特徴を備えていました。そこで今回はBROADCOM LSI MegaRAID SAS 9341-8iについて紹介したいと思います。

1.購入

　購入はお得意のeBayで安かったので購入しました。でもRAIDカードの購入にはRAIDのいくつまで対応しているかをメーカーのホームページ等へ行き確認する必要があります。型番が同じでもキャッシュの容量が違ってRAIDの対応が違うバージョンが販売されている事があります。よく選んで購入する必要があります。

2.仕様

　このカードの仕様は次のようになります。昔マックの頭脳だったCPUはコントローラーとして使われています。

RAID levels	non-RAID (JBOD) mode 0, 1, 5, 10 and 50
RAID-on-Chip Controller	LSISAS3008 PowerPC 476 controller @ 1.2 GHz
Generation	12 Gb/s
RAID Management Software	LSA (LSI Storage Authority), MegaRAID Storage Manager, StorCLI (command-line interface), CTRL-R (BIOS configuration utility), HII (UEFI Human Interface Infrastructure)
Physical Dimensions	6.6" x 2.536" (Low-Profile)
Host Bus Type	x8 lane PCI Express® 3.0
Internal Ports	8
Data Transfer Rates	Up to 12Gb/s per port（SATA HDD 6Gb/s）
Internal Connectors	2 HD Mini-SAS SFF8643 (Horizontal mount)
Operating Voltage (V)	+12V
OS	Extensive support includes Microsoft® Windows® Vista/2008/Server 2003/2000/XP, Linux®, Solaris™ (x86), Netware®, FreeBSD®, VMware® and more. *Visit the downloads page for the most complete list of supported operating systems

3.外観等

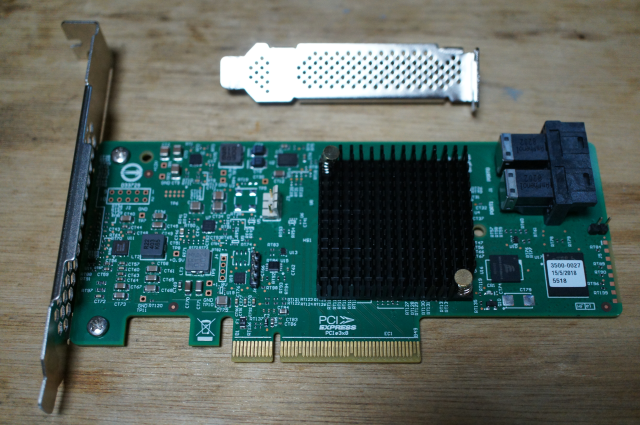

　外観は次のようになります。

ドライバーディスクは付属していませんでした。

4.拡張BIOSの設定

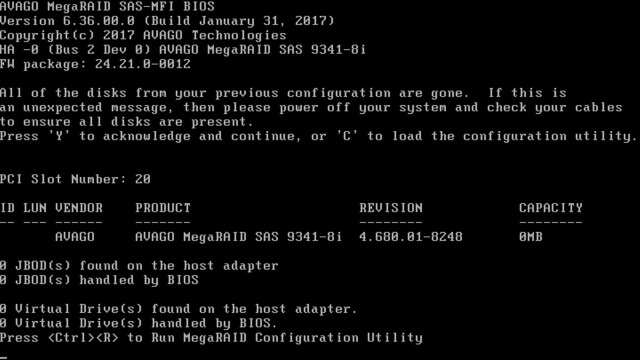

　拡張BIOSの設定は［Ctrl］+［R］で開きます。超簡単にRAIDの設定を説明すると次のようになります。

［Ctrl］+［R］

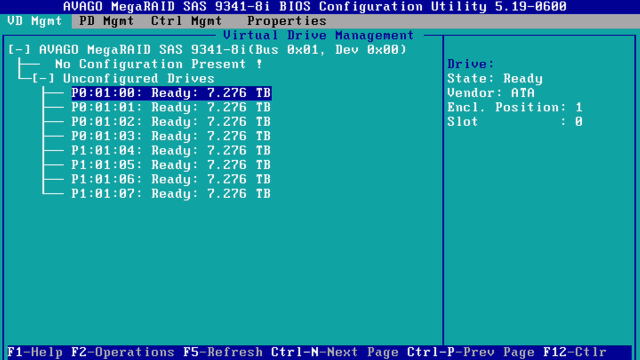

「No Configuration Present!」を方向キーで選択して［Enter］

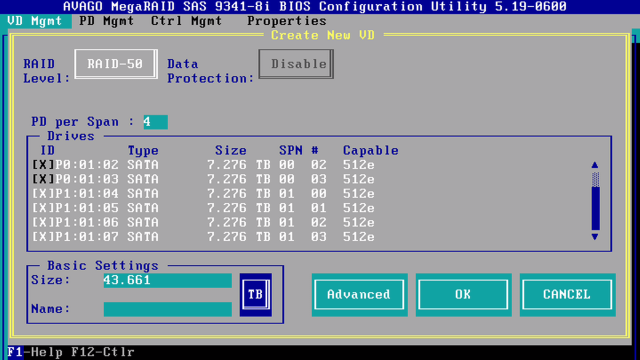

RAID Levelを選択し使うハードディスクを選択してRAIDを構成し［OK］で完了します。

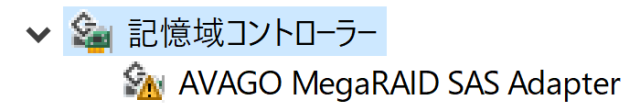

5.デバイスマネージャーでの認識

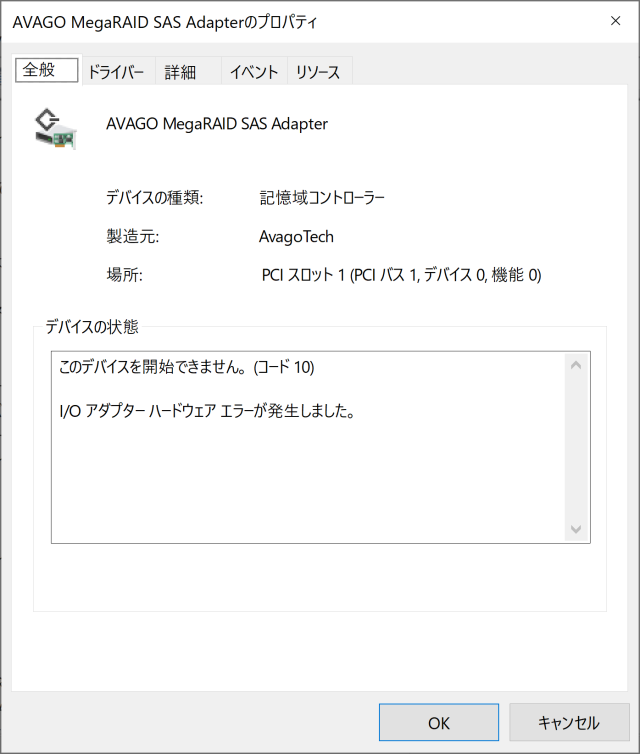

　デバイスマネージャーでの認識は次のようになります。「I/Oアダプターハードウェアエラーが発生しました。」ドライバを別の物に入れ替えてみたがWindows10上で動かなかった。

「I/Oアダプターハードウェアエラーが発生しました。」ドライバを別の物に入れ替えてみたがWindows10上で動かなかった。

4.考察

　LSI 社のMegaRAID は会社の買収等が重なりAVAGO社になり・・・その後BROADCOM社になり落ち着いているようです。MegaRAIDのシリーズはRAIDカードとしては知名度が有り自社販売だけではなく他社用にOEM販売もしています。中にはOEM販売だけの型番も有ります。しかし今回の9341-8iはWindows10上で動かなかったのでこれは問題です。MegaRAIDらしくありません。RAIDの設定ができてもOSで動かないと使えません。ひょっとしたらOSを変えたら動くのかもしれません。

　今回の内容は、残念ながらWindows10上で動かなかったBROADCOM LSI MegaRAID SAS 9341-8iについてでしたがRAIDカードを購入する時の参考になれば幸いです。

参考URL等

MegaRAID SAS 9341-8i　https://www.broadcom.com/products/storage/raid-controllers/megaraid-sas-9341-8i
