SAS 3.0 Intel RAID Controller RS3UC080について

2020年07月18日

兵ちゃん

　SAS（Serial Attached SCSI）はパソコンに沢山のSAS接続やSATA接続のハードディスクを繋げるための規格です。SASでRAID機能を持った拡張カードはRAIDコントローラーとしてRAIDを作るのに使われています。SASの良いところは安価で大容量のSATA接続のハードディスクが使える事です。自分の所もファイルサーバーとして使っていてSASでSATA接続のハードディスクを接続して使っています。今回、ファイルサーバーとして使っているパソコンを更新する事になり次はRAID機能を持ったSASカードが欲しい・・・と言う事になり・・・eBayで探して見つけたのがSAS 3.0 Intel RAID Controller RS3UC080になります。そこで今回はSAS 3.0 Intel RAID Controller RS3UC080について紹介したいと思います。

1.外観

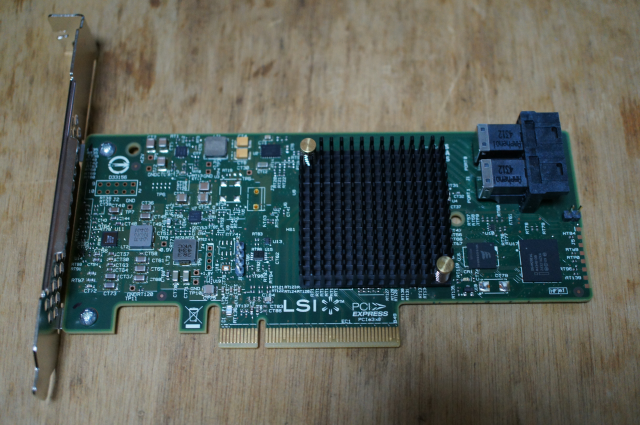

　この拡張カードの外観は次のようになります。

旧LSI社のロゴが目立つ。

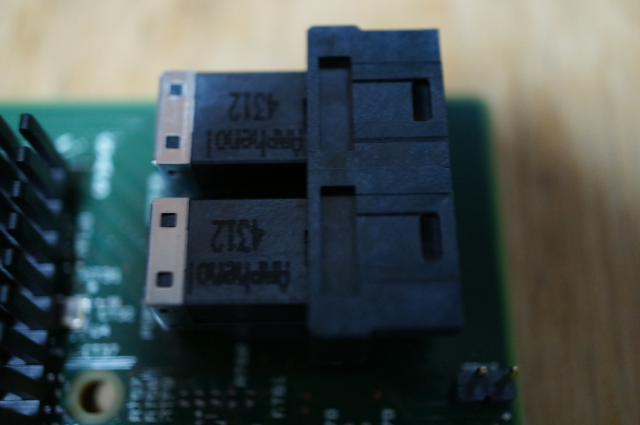

SAS3.0のMini SAS (SFF-8643 ホスト)コネクターが2つ。1つに付きSATA HDDが4つ接続できます。

2.対応RAID

　このコントロールカードの対応しているRAIDは次のようになります。高速と大容量と信頼性で行くとRAID 50が必要になります。パソコンでRAIDをやる時はこの拡張カードは使えない。

0, 1, 1E, 10、JBOD Mode

3.実際の使用

　実際に現在の使用法はRAID機能を使わずただのSASカードとして使っています。

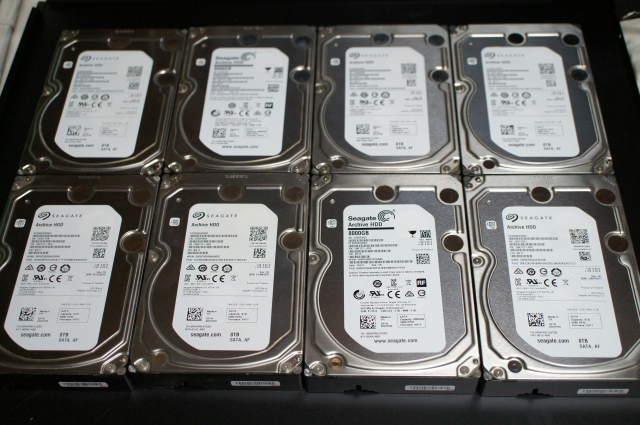

データーが入った状態の8TB HDDが8台を接続します。

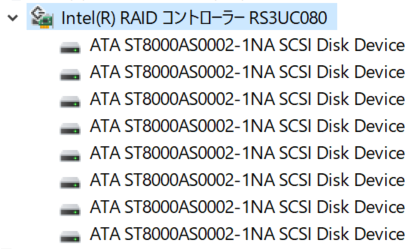

デバイスマネージャーでの認識です。SATA接続のHDDですがSCSI Disk Deviceと表示されます。

4.起動時の表示等

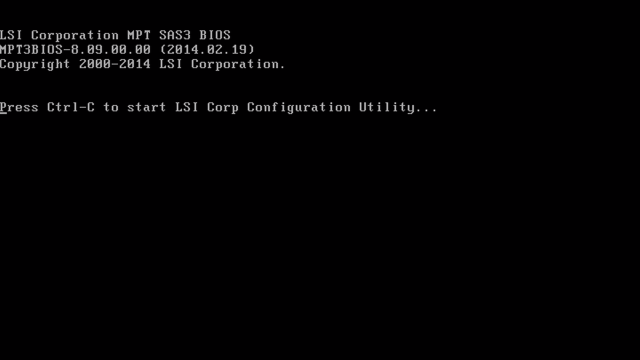

　起動時の拡張BIOSの画面はHDD接続前の拡張カードだけの表示ですが次のようになります。

旧LSI社が開発した拡張BIOSをそのまま使っています。メニューに入るには［Ctrl］と［C］キーを同時に押します。

5.IntelのSAS開発の流れ

　IntelのSAS開発の流れは旧LSI社からコントローラーチップと拡張BIOSの提供を受けていた頃の製品が今回のSAS 3.0 Intel RAID Controller RS3UC080になります。その後intelは自社で行い始め「2017.09.18 Intel RAID Controller RS3WC080について」で書いた通り次のSAS RAIDカードで失敗します。もうちょっとIntelに頑張って欲しかったところです。

5.気が付いた点

　この拡張カードはintelの歴史を思わせてくれる拡張カードです。しかし今となってはRAIDの対応が今一つになり自分もこの拡張カードをRAIDで使う事はありません。RAIDはハードディスクの容量を食うので現実的なRAIDはRAID 50となりこの拡張カードは対応していないため買い替える事になります。Intelの歴史的な遺物と言ったところです。

4.考察

　SAS RAIDカードは色々と研究して自分の環境に合ったRAIDを構成する必要があります。今のNon RAID環境でのハードディスクの使用量を考えて大容量で信頼性も有って・・・で考えるとRAID 50となり妥当だと思います。今回の拡張カードは対応していないため買い替える事になります。

　今回の内容は、SAS 3.0 Intel RAID Controller RS3UC080についてでしたがSAS RAIDカードを購入する時の参考になれば幸いです。
