2020年02月18日
兵ちゃん
アドワィツ クワッドM.2 NVMe SSD PCIe X16アダプターについて
今回、高速な作業用ドライブが欲しくてRAIDカードは高価だし・・・で見つけたのがただのインターフェイスカードのアドワィツ クワッドM.2 NVMe SSD PCIe X16アダプターになります。
1. パッケージ
パッケージと部品の説明は次のようになります。

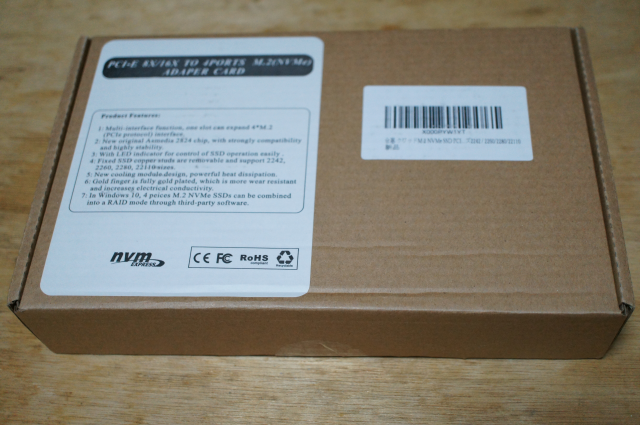

箱の外観 |

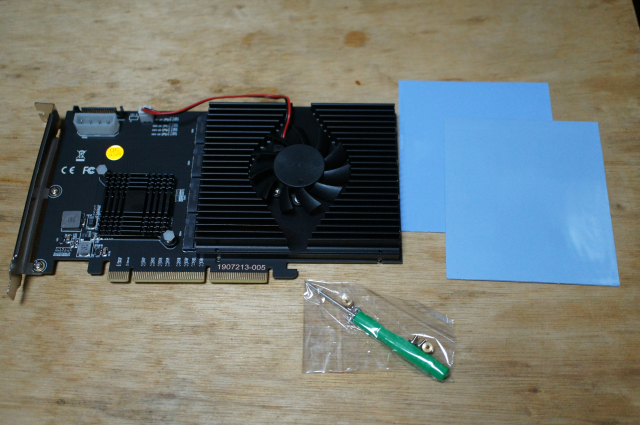

内容物、本体、冷却用シート2枚、取付用ビスとドライバ、取説は無し。 |

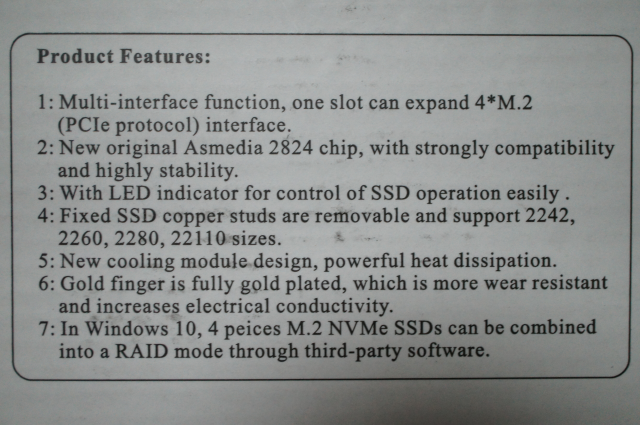

説明はこれだけ |
2.コントローラチップ
今回の拡張カードで使われているチップはasmediaのASM2824チップになります。このチップはRAID機能を持っていません。ただ単にインターフェイス用のチップとなります。チップの写真とブロック図は次の通りになります。M.2 NVMe SSDを4枚まで使用可、今回の拡張カードも4枚まで取り付ける事ができます。一応仕様通りの様です。

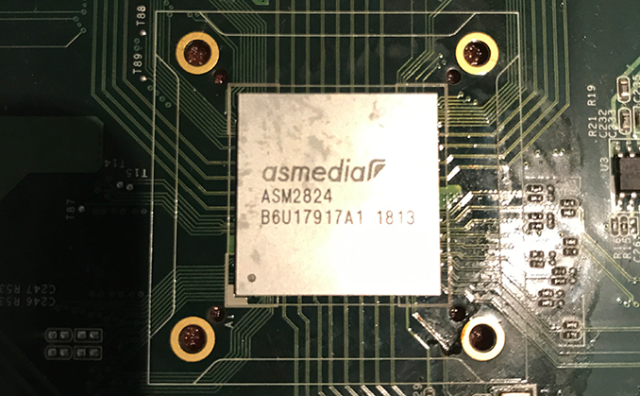

asmediaのASM2824チップ |

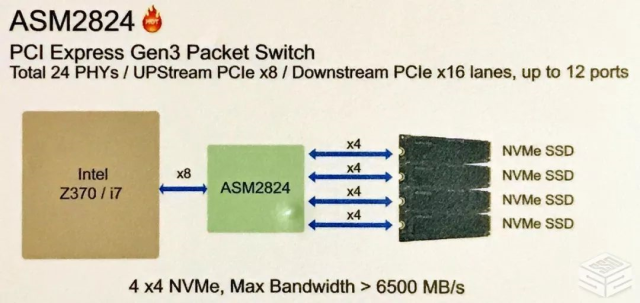

asmediaのASM2824チップのブロック図 |
SSDの取付はSSDを刺して倒して柱で挟み裏でネジで固定する。と言った取り付け方をします。マザーボード等とは違う取り付け方をするので注意が必要です。取り付けたSSDは、M.2で価格が安くなった高速なNVMｅのCrucial SSD M.2 1000GB P1シリーズ Type2280 PCIe3.0x4 NVMe CT1000P1SSD8JPを4枚にしました。

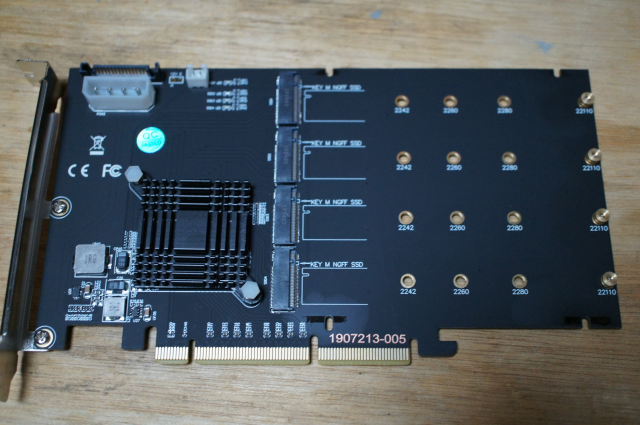

放熱板を外した状態 |

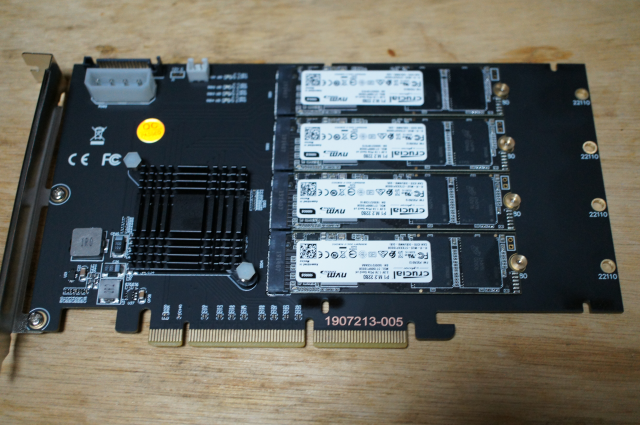

SSDを4枚取り付けた状態 |

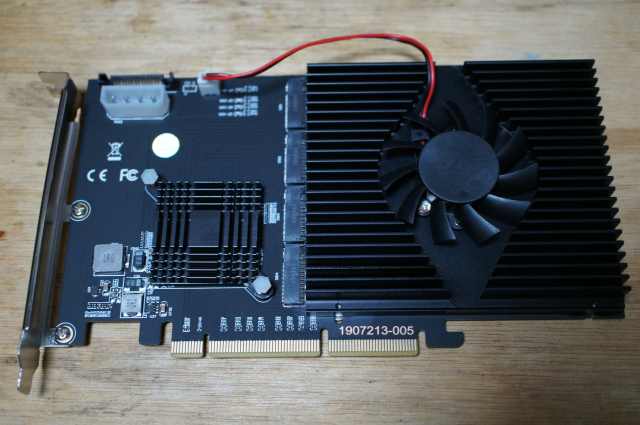

放熱板を取り付けた状態 |
4.パソコンへの取付
パソコンへの取付はATX電源装置から電源を引っ張る必要があります。デバイスマネージャーでの認識は次のようになります。「標準 NVM Express コントローラー」を4台認識します。ディスクドライブとしての認識は「CT1000P1SSD8」を4台ちゃんと認識してきます。

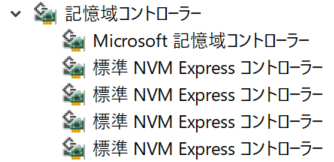

「標準 NVM Express コントローラー」を4台認識 |
「CT1000P1SSD8」を4台認識 |
5.RAIDを構築

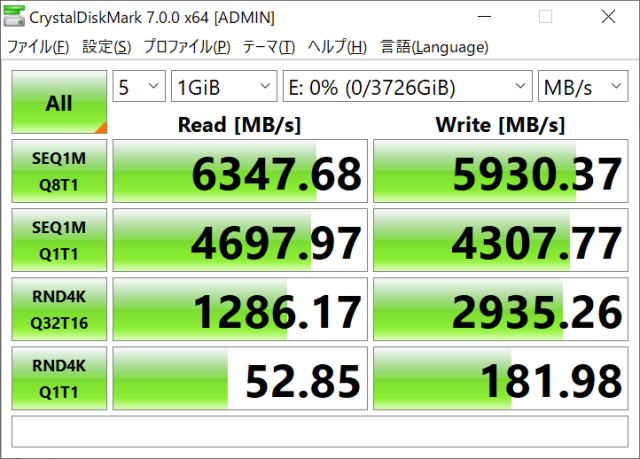

SSD4枚をそれぞれ単にドライブとして使うより今回はWindows10の標準で持っている機能でSSDを4枚使いソフトウェアRAIDを構築しました。ソフトウェアRAID のCrystalDiskMarkでのベンチマークは次のようになります。
|
6.使用感
M.2 NVMeのSSDを4枚使いソフトウェアRAIDはサクサクと動き快適です。
7. 考察
取説が無かったのとRAIDカードでは無かった、ただのインターフェイスカードでせっかく購入したのだし・・・使わなきゃ・・・と言った状況です。もう少しお金を出してちゃんとしたRAIDカードを買えば良かったと思います。あと、この拡張カードに関する情報がインターネット上に有りませんでした。製造メーカーのホームページも見つかりませんでした。
今回の内容は、アドワィツ クワッドM.2 NVMe SSD PCIe X16アダプターについてでしたが拡張カードを購入する時の参考になれば幸いです。
