2020年01月18日
兵ちゃん
Ultra HD Blu-rayディスクの再生環境について2
前回のGIGABYTE Z390 UDというマザーボードを使った実験では、Ultra HD Blu-rayアドバイザーツールがパスする事ができませんでした。そこで今回は、HDMIケーブルを交換して直接ディスプレイに接続して試すのと別のパソコンを使ってUltra HD Blu-rayアドバイザーツールがパスするか確認をしてみます。
1.前回のパソコン
前回のパソコンの構成は次のようになります。
オペレーション システム |
Microsoft Windows 10 pro(64 ビット) |
|
CPU |
intel Core i5 9400 |
|
グラフィックス |
intel UHD Graphics 630 |
CPUに内臓 |
マザーボード |
GIGABYTE Z390 UD |
ATX |
メモリー |
CFD販売 デスクトップPC用ゲーミングメモリ CX1シリーズ PC4-21300(DDR4-2666) W4U2666CX1-16G |
16GB×4=64GB（多すぎ） |
HDD/SSD |
Crucial SSD M.2 1000GB CT1000P1SSD8JP |
|
光学ドライブ |
Pioneer BDR-212JBK |
Ultra HD Blu-ray再生対応 PowerDVD14(UHDBD再生対応)付属のパッケージ版 |
ディスプレイ |
32型Acer ET322QKwmiipx |
4kディスプレイ |
Pioneerが公開しているCyberLink製「Ultra HD Blu-rayアドバイザーツール」という自己診断プログラムがあります。このプログラムは、無料で公開されていてパソコンがUltra HD Blu-ray ディスクの再生に対応しているか調べてくれます。このプログラム自体の作動環境とダウンロードのURLは次のようになります。
●OS：Windows®10™、Windows 8.1™、Windows 8™、Windows 7™、Windows Vista™、各日本語版 ●CPU：Core™Duo T2700/Core™2Duo E6300以上推奨 ●メインメモリ：1 GB以上推奨 ●ハードディスク空き容量：ソフトウェアのインストール用に 120 MB |
Ultra HD Blu-rayアドバイザーツールダウンロード：使用許諾契約書 PC用ドライブ PC･スマホ関連 パイオニア株式会社 |
https://jpn.pioneer/ja/pcperipherals/bdd/eula/ultrahd_blu-ray_advisor.php |
3.前回の診断結果
前回の診断結果は次のようでした。診断の結果からオーディオとビデオが合わさった物・・・HDMIケーブルでは・・・と検討を付けてHDMIケーブルを交換してみる事にしました。
|
4.取り揃えたケーブル
取り揃えたケーブルは、次のようになります。amazonでHDMIケーブルを購入し調べた結果は次の通りになります。HDMIケーブルには、「2.0」と「2.0a」、「2.0b」「2.1」と規格にバージョンがあります。結論としては・・・・全部、「利用できません。」の判定でした。
|
写真 |
ケーブル名と規格、価格等 |
結果 |
1 |
|
HDMIケーブル ハイスピード 2M HDMI CABLE 4K/2K対応 60Hz 3840p/2160p UHD 3D HDR 18Gbps 高速イーサネット ARC CEC Xbox PS3 PS4 PC対応 (2M, グレー) Snowkids 2m 価格: ￥999 |
利用できません。 |
2 |
|
HDMI ケーブル ハイスピード 2m A-A HDMI CABLE HDMI-HDMIケーブル Ver2.0 1080p/2160p 4K/2K対応 UHD 3D HDR 60Hz 18Gbps 高速イーサネット ARC CEC Xbox PS3 PS4 PC対応 グレー（2m） Snowkids 2m 価格: ￥990 |
利用できません。 |
3 |
|
UGREEN HDMIケーブル ver2.0 a/b プレミアム認証済みハイスピードhdmi ディスプレイポートケーブル 1.8m 4K 60Hz 18Gbps HDR 3DフルHD ARC CEC HEC対応 TV Stick, Nintendo Switch, PS4 Pro, PS4, PS3,WiiU, Blu-rayプレーヤー、DVDプレーヤー、Xbox 360, Apple TV, PC, モニターに UGREEN 1.8m 価格: ￥998 |
利用できません。 |
4 |
|
4K HDMI ケーブル Toptrend ハイスピード HMID2.0b 1.8m 3重シールドノイズ対策 4K/60Hz フルHD 3D UHD HDR イーサネット対応 Toptrend 1.83m 価格: ￥990 |
利用できません。 |
5 |
|
HDMIケーブル8K/4K SMALLRIG プレミアムハイスピード48Gbps 超高速HDMI 2.1ケーブル 1.8m -3D/UHD HDR TV/ps3 ps4/Xbox/PC対応（ブラック）- 2290 SMALLRIG 1.8m 価格: ￥2,920 |
利用できません。 |
5.実験用パソコン
実験用パソコンの構成は、次のようになります。このパソコンは、4Kビデオカメラで録画した動画ファイルの編集用として組み立てていたパソコンです。マザーボードは、ASUS ROG STRIX Z390-F GAMINGでCPUは、インテル® Core™ i9-9900K プロセッサーになります。そこでこのパソコンもUltra HD Blu-rayアドバイザーツールでテストしてみました。
オペレーション システム |
Microsoft Windows 10 pro(64 ビット) |
|
CPU |
|
|
グラフィックス |
intel UHD Graphics 630 |
CPUに内臓 |
マザーボード |
ATX |
|
メモリー |
CFD販売 デスクトップPC用ゲーミングメモリ CX1シリーズ PC4-21300(DDR4-2666) W4U2666CX1-16G |
16GB×4=64GB |
HDD/SSD |
Crucial SSD M.2 1000GB CT1000P1SSD8JP |
|
光学ドライブ |
Pioneer BDR-212JBK |
|
ディスプレイ |
32型Acer ET322QKwmiipx |
4kディスプレイ |

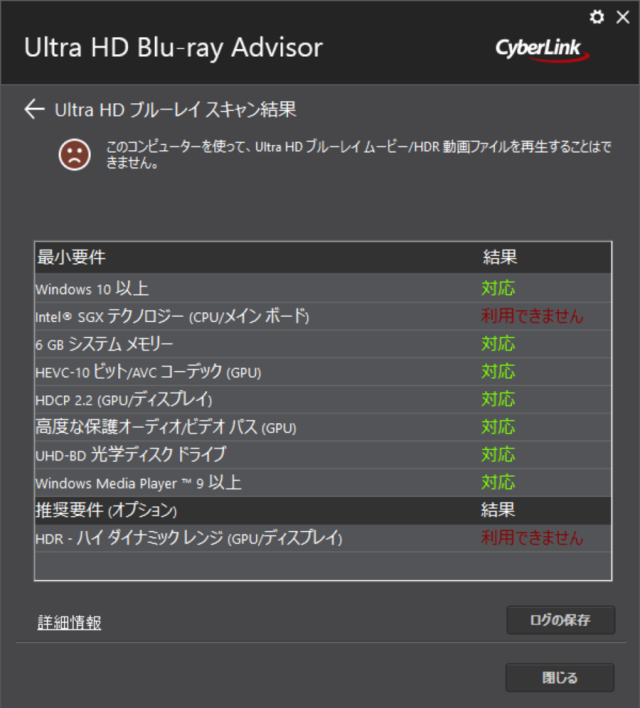

動画編集用に組み立てたパソコンの診断結果は次のようになります。今度は、intel SGXテクノロジーで利用できないという診断結果になりました。intel SGXテクノロジーを調べてみるとBIOSの設定項目がある事が分かりました。そこでBIOSの設定を見てみると「Software Controlled」と「Disable」しか設定出来なくて「Enable」が有りませんでした。従ってデバイスマネージャー上でもintel SGXテクノロジーを検出出来なくてUltra HD Blu-rayアドバイザーツールで「利用できません」の診断がされました。BIOSの設定で「Software Controlled」という事は・・・設定プログラムが有るのでは・・・で探し出して試してみましたが・・・プログラムは見つかったのですが・・・設定できませんでした。intel SGXテクノロジーを有効（Enable）にする事ができませんでした。
今度は、intel SGXテクノロジーで利用できないという診断結果になりました。 |
「Software Controlled」と「Disable」しか設定出来なくて「Enable」が有りませんでした。 |
7.情報収集
これほど再現性が悪いのも問題だと思い・・・インターネットでUltra HD Blu-rayディスクの再生について調べてみました。やはり再生させるにはUltra HD Blu-rayアドバイザーツールをパスしないと再生用プログラムが動いてくれなくてUltra HD Blu-rayディスクの再生ができないそうです。あと、Ultra HD Blu-rayディスクの再生環境の規格に合ったマザーボードが一部のみの状態が続いているためマザーボードメーカーの対応が遅れているようです。
8.考察
今回判ったUltra HD Blu-rayディスクの再生環境について考えると特にマザーボードメーカーの対応が遅れているようです。GIGABYTEやASUSでも対応が悪いとなるとどこのメーカーのマザーボードを買えば良いのでしょうか？考えてしまいます。Ultra HD Blu-rayディスクを再生させるととても綺麗で美しい映像が堪能できる事が解っているだけにパソコンでも何とか再生させてみたいものです。
今回の内容は、Ultra HD Blu-rayディスクの再生環境について2でしたが残念ながら今回もUltra HD Blu-rayアドバイザーツールをパスする事ができませんでした。中々難しい事ですがUltra HD Blu-rayディスクの再生環境を作る時の参考になれば幸いです。
参考URL等
Ultra HD Blu-ray features Ultra HD Blu-ray Drive World PC用ドライブ PC･スマホ関連 パイオニア株式会社 https://jpn.pioneer/ja/pcperipherals/bdd/uhd/features/
Ultra HD Blu-rayアドバイザーツールダウンロード：使用許諾契約書 PC用ドライブ PC･スマホ関連 パイオニア株式会社 https://jpn.pioneer/ja/pcperipherals/bdd/eula/ultrahd_blu-ray_advisor.php
インテル® Core™ i5-9400 プロセッサー 134898 https://www.intel.co.jp/content/www/jp/ja/products/processors/core/i5-processors/i5-9400.html?wapkw=9400
インテル® Core™ i9-9900K プロセッサー (16M キャッシュ、最大 5.00 GHz) 186605 https://www.intel.co.jp/content/www/jp/ja/products/processors/core/i9-processors/i9-9900k.html
Z390 UD (rev. 1.0) マザーボード - GIGABYTE Japan https://www.gigabyte.com/jp/Motherboard/Z390-UD-rev-10#kf
ROG STRIX Z390-F GAMING マザーボード ASUS 日本 https://www.asus.com/jp/Motherboards/ROG-STRIX-Z390-F-GAMING/
W4U3200CX1-16G：CFD Gaming CX1シリーズ DDR4-3200 デスクトップ用メモリ 16GBx2(Heatsink搭載) CFD販売株式会社 CFD Sales INC https://www.cfd.co.jp/product/memory/desk-ddr4/w4u3200cx1-16g/
BDR-212JBK PC用ドライブ PC･スマホ関連 パイオニア株式会社 https://jpn.pioneer/ja/pcperipherals/bdd/products/bdr_212j/
