入手したROMの不具合について

兵ちゃんの研究室へ戻る

　ノートパソコンに使われているBIOSのROMを交換するためにROMライター（TL866II Plus USB High Performance Programmer）で書き込んでいるとエラーが出て止まってしまいました。新品を準備したにもかかわらず入手したROMが全部は使えないと言った状況があります。そこで今回は、入手したROMの不具合について紹介したいと思います。



  1. 外観

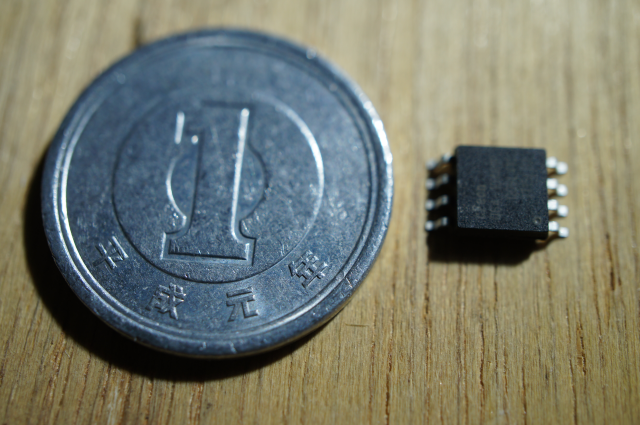

DELL E5530に使われているcFeon社(Eon Si.Sol. シリコンテクノロジー)製EPROMのEN25Q64-104HIPになります。



2.今回のエラー

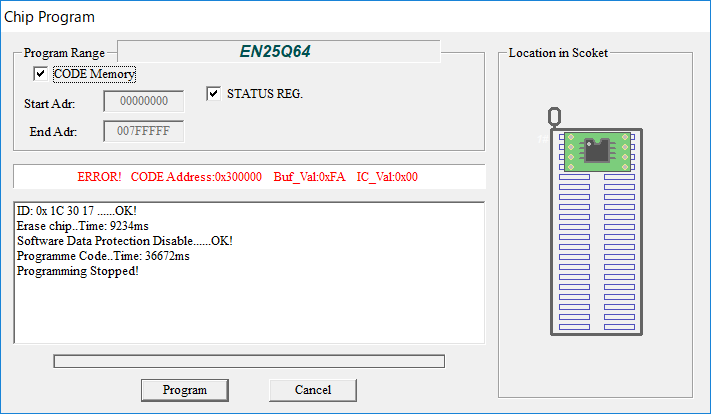

　今回のエラーは、次のようになります。エラーの内容は、メモリーアドレスに書込み途中でエラーが発生、メモリーアドレスが壊れていたようです。エラーがでるとROMライター(TL866II Plus USB High Performance Programmer)は、その時点で止まりエラーメッセージを表示します。（赤文字がエラーメッセージ）



3.考察

　今回のROMは、10個のうち1個なので％的には10％になります。入手したROMのうち10％が不良品という事になります。ROMの状態としては、新品未使用でテープに入って送られてきました。工場のラインに入っていたら組み立てられたシステムボード（マザーボード）が１枚アウトとなっていたところです。数が10個中１個なのでたまたたま不良品をつかんでしまったと思われます。正確な数値は、分母を多く見積もらないと正確な数値にはなりません。でも、ROMという部品を理解するには、入手できたとしても、全数使えるとは限らないと言ったところです。





　今回の内容は、入手したROMの不具合についてでしたがROMを扱う時の参考になれば幸いです。








参考URL等

XGecu TL866II Plus USB High Performance Programmer 　http://autoelectric.cn/EN/TL866_main.html

ALLDATASHEET.COM - Datasheet search site for Electronic Components and Semiconductors and other semiconductors　 http://www.alldatasheet.com/

シリコンテクノロジー　https://si-tech.co.jp/v-eon.php
