ROMライター（TL866II Plus USB High Performance Programmer）の使い方について
先日、「2018.09.18 XGecu TL866II Plus USB High Performance Programmer(EPROM writer)について」で簡単な使い方を紹介しましたが、今回は、実際の使い方を紹介したいと思います。
読込までの操作
BIOSのROMをシステム基盤（マザーボード）から丁寧にニッパーで切取って外し、読込までの手順は、次のようになります。
|
1 |

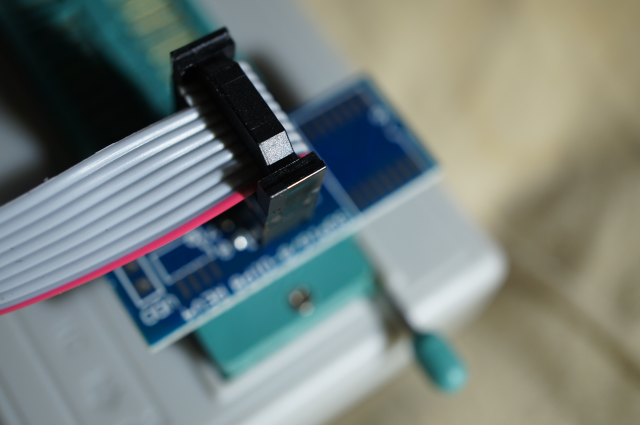

TL866II Plus本体にSOP8用のアダプタを取付ける。 |
|
2 |

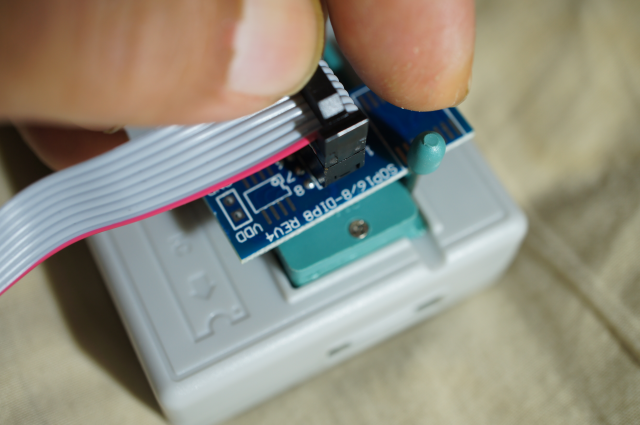

レバーを倒す。 |
|
3 |

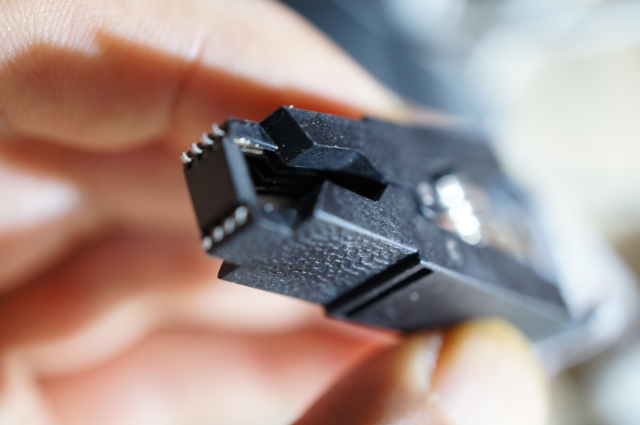

クリップでROMをくわえる。 |
|
4 |

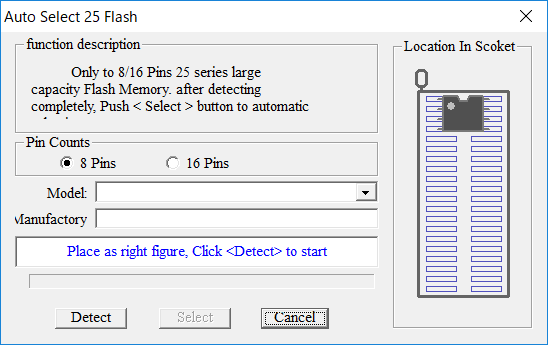

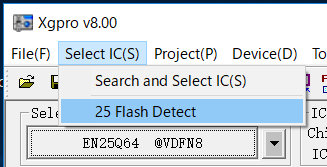

「25Flash Detect」をクリックする。 |
|
5 |
[Detect]をクリックする。 |
|
6 |
|
2.書込みまでの操作
ROMへの書込み操作をするまでの操作は、次のようになります。
|
1 |

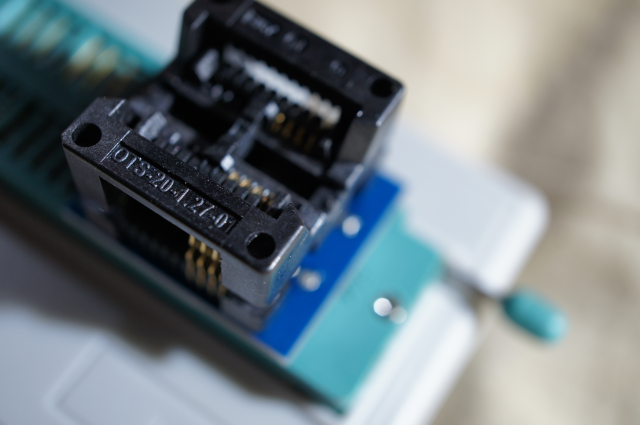

TL866II Plus本体にSOP8用のアダプタを取付ける。 |
|
2 |
レバーを倒す。 |
|
3 |

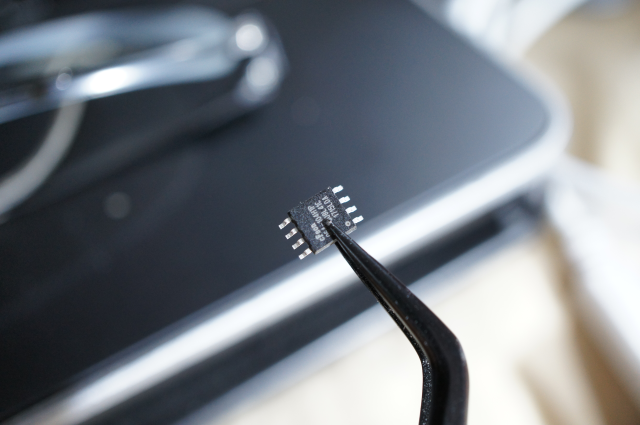

新品のROMを取りだす。 |
|
4 |

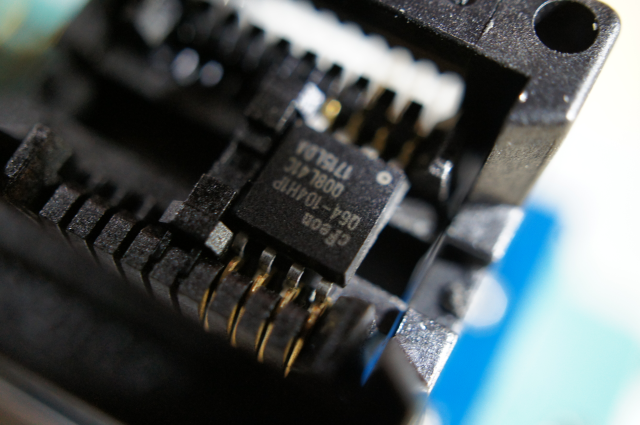

ROMをアダプタにセットする。 |
|
5 |
「25Flash Detect」をクリックする。 |
|
6 |
[Detect]をクリックする。 |
|
7 |

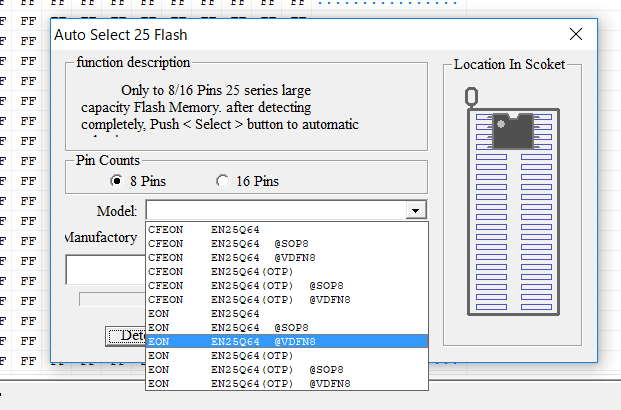

自動的にメーカーと型番の候補を表示する。このROMの指定が行われてから読込や書込みの操作を次に行う。 |
3.半自動認識
今回の操作で半自動認識する機能は、25シリーズのみとなっています。どんなROMも自動認識をするには、更なるバージョンアップが必要なようです。
4.考察
今回のROMライター（TL866II Plus）の使い方は、人が選ぶとミスをするが・・半自動でROMの設定をやることで人為的ミスは減らせると思います。たくさんのメーカーからROMを選ぶのを簡単にしてくれると思います。機能としては有効だと思います。
今回の内容は、ROMライター（TL866II Plus USB High Performance Programmer）の使い方についてでしたが、内容としては、ちょっと進んだ使い方だと思います。TL866II Plusを使う時の参考になれば幸いです。
