XGecu TL866II Plus USB High Performance Programmer(EPROM writer)について


兵ちゃんの研究室へ戻る

 パソコンの故障の状態で電源スイッチを入れても何も表示されない等はBIOSが記憶されたROMが壊れてしまった可能性があります。そこで今回は、XGecu TL866II Plus USB High Performance Programmer(EPROM writer)について紹介したいと思います。



  1. XGecu TL866II Plus USB High Performance Programmer(EPROM writer)

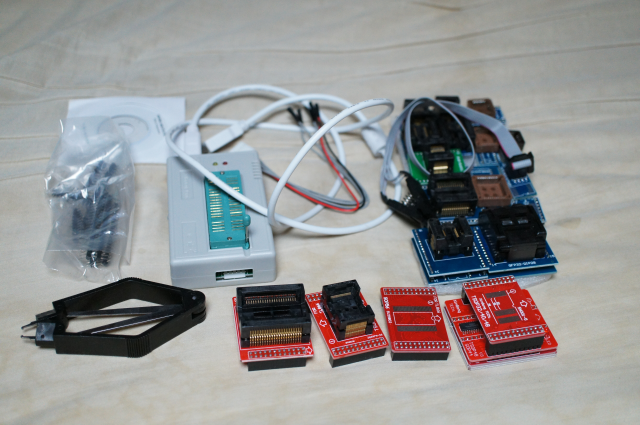

XGecu TL866II Plus USB High Performance Programmer(EPROM writer)の構成品は次のようになります。普通販売されている物にテストクリップ等が追加された物を購入しました。





2.パソコンでの認識

 パソコンでの認識は次のようになります。パソコンは、Windows10 pro 64bitになります。




3.ソフトの使い方

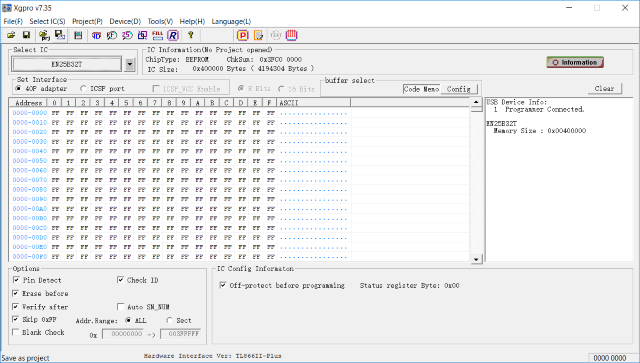

 ソフト名はXgproになります。使い方や表示は次の通りになります。


1

ソフトをインストールするとアイコンがデスクトップ上に現れる。

2

ソフトが立ち上がる。

3

ROMを選択する。

4

ROMを読み込む。

5

ROMに書き込む。



4.エラーメッセージ等

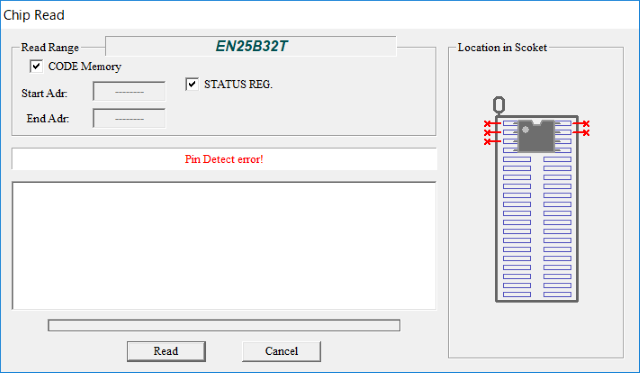

エラーメッセージは、ROMの読み込み時に表示されるものがあります。ちなみにピンの接続が悪い場合のメッセージは次のようになります。




5.考察

 今回のROMライターは、正確にはEPROMになります。電気的に書き換え可能なROMになります。あと、ROMライターのROMの対応は、ソフトでやっているようでROMライターのメーカーのホームページにアクセスして最新版のソフトを使う必要があるようです。






 今回の内容は、XGecu TL866II Plus USB High Performance Programmer(EPROM writer)についてでしたがROMライターを購入する時の参考になれば幸いです。


参考URL

XGecu TL866II Plus USB High Performance Programmer  http://autoelectric.cn/EN/TL866_main.html

ALLDATASHEET.COM - Datasheet search site for Electronic Components and Semiconductors and other semiconductors  http://www.alldatasheet.com/
