makita 充電式ジグソー JV182DRF
充電式ジグソー JV182DRF_DZK-株式会社マキタ
https://www.makita.co.jp/product/li_ion/jv182drf/jv182d.html
モデル：JV182D、電動機：DCブラシレスモータ、バッテリ：リチウムイオンバッテリ BL1830B 容量3.0-Ah、電圧：18-V、ストローク：26mm、ストローク数：800-～-3,500-min (回 /-分)、切断力：木材：135-mm アルミ：20-mm軟鋼板：10-mm、傾斜切断：左右 0-～-45-度、本機寸法：長さ 266-mm-×幅 77-mm、質量(バッテリ含む)：2.5-kg、使用ブレード：B-タイプ、振動3 軸 合成値：木工7.0-m/s金工3.5-m/s
付属のケースです。

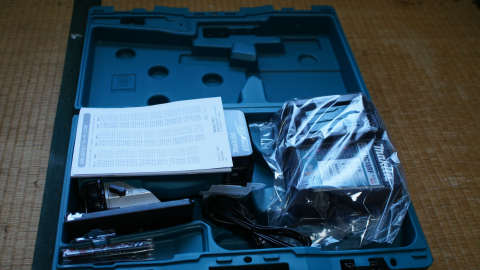

ケース内部

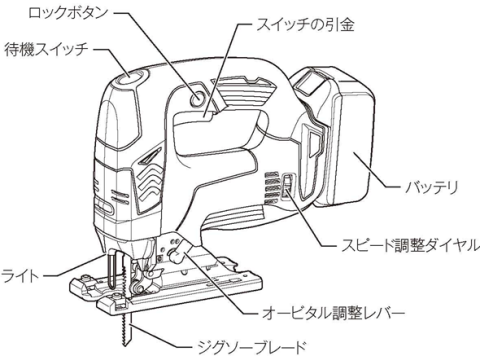

各部の名称

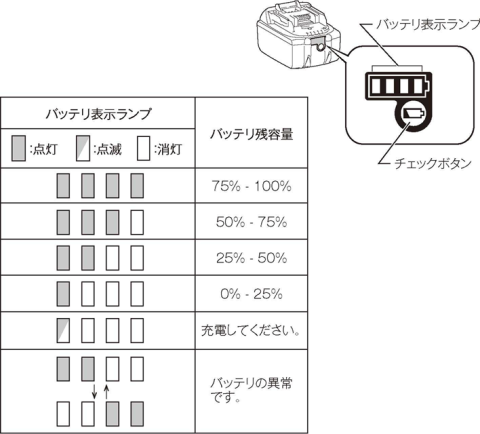

バッテリーに状態表示スイッチとランプが付いています。

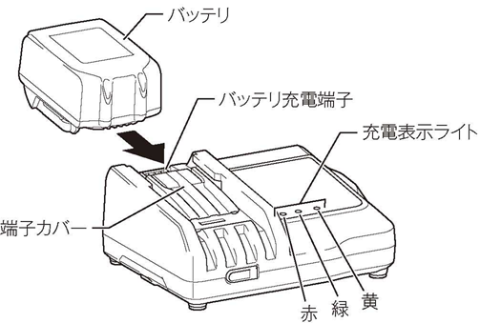

バッテリーを充電器に接続します。

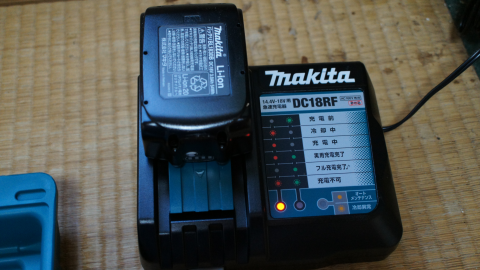

かんな感じで接続して充電します。

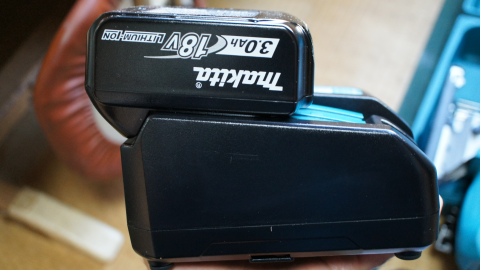

横から見たところです。
1 回の充電での作業量
•数値は参考値です。
•数値は材料の状態、ジグソーブレードの種類などにより異なります。
材料 |
サイズ (長さ×厚さ) |
オービタル セット位置 |
ブレード タイプ |
切断量 |
JV182D |
||||
|
合板 |
300-mm-×-12-mm |
０ |
B-10 |
約 145 枚 |
|
軟鋼板 |
100-mm-×-2.3-mm |
０ |
B-22 |
約45枚 |

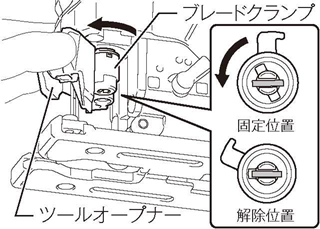

ブレードの取付け方です。
1.ジグソーブレードを差し込む前に、ブレードクランプが解除位置になっていることを確認してください。固定位置になっている場合は、ツールオープナーを開き、解除位置に戻してください。
2.ジグソーブレードをブレードクランプに差し込み、2ヵ所の突起が完全に見えなくなるまで奥へ押し込んでください。
3.ブレードクランプが固定位置に回転し、ジグソーブレードが固定されます。
4.ジグソーブレード装着後、軽く引っ張り、抜けないことを確認してください。

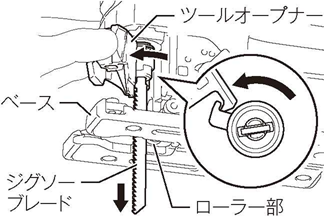

ブレードの取外し方です。
1.ツールオープナーを矢印方向へ開けてください。
2.ジグソーブレードをベース側に引き抜いてください。
•ローラー部には、ときどき潤滑油をさしてください。

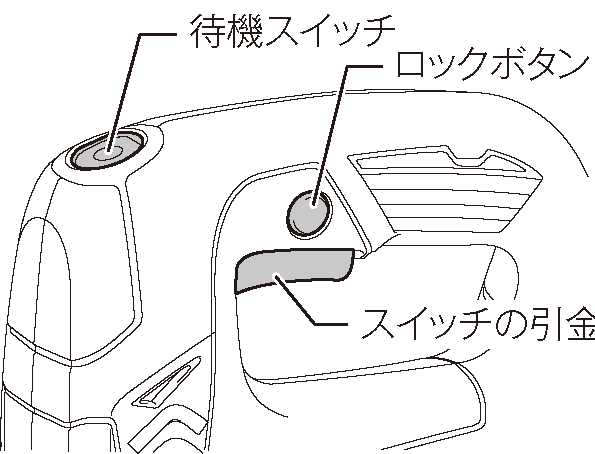

ノコ刃を動かし方
待機スイッチを押して待機状態(ライト点灯)にした後で、スイッチの引金を引くと入り、離すと切れます。
オービタル運動の調整とオービタル運動
•ジグソーブレードが上下・前後、同時に動く運動をさします。これにより切断能率がよくなります。
•セット位置が0のときは、上下運動のみです。
•セット位置が「Ⅰ～Ⅲ」のときは、Ⅰ→Ⅱ→Ⅲの順に前後運動が大きくなります。

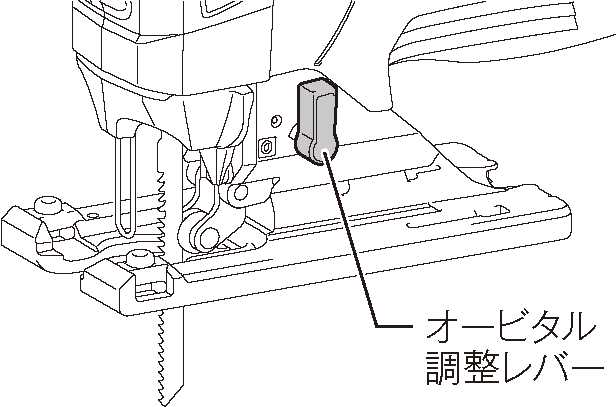

•セット位置は側面にあるオービタル調整レバーで変えることができます。
セット位置 |
用途 |
０ |
軟鋼板・ステンレス・プラスチックの切断および木材・合板 のきれいな切断 |
Ⅰ |
軟鋼板・アルミ・硬質木材の切断 |
Ⅱ |
木材・合板の切断・アルミの高速切断 |
Ⅲ |
木材・合板の高速切断 |

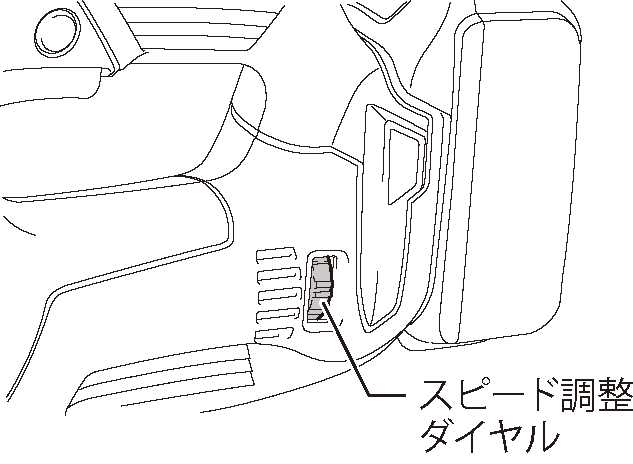

スピード調整ダイヤルの操作
•- スピード調整ダイヤルを回すことに の間で自由にストローク数が変えれます。
•- ダイヤル表示は1-～-6まであり、数字が大きくなるに従ってストローク数は多くなります。
•- 材料の種類に合ったダイヤル表示を選んでください。
• 高速では速く切れますが、ジグソーブレードの寿命が短くなります。また、低速では、ジグソーブレードの寿命は長くなります。適宜、調整してください。
• スピード調整ダイヤルは1 → 6 、6 → 1へと回すことができません。無 理に回しますと故障の原因となります。必ず、1 → 2 → 3 … 6、6 → 5 → 4 … 1の順番に回してください。
材 料 |
ダイヤル表示 |
木 材 |
4-～-6 |
軟鋼板 |
3-～-6 |
ステンレス |
3-～-4 |
アルミ |
3-～-6 |
プラスチック |
1-～-4 |

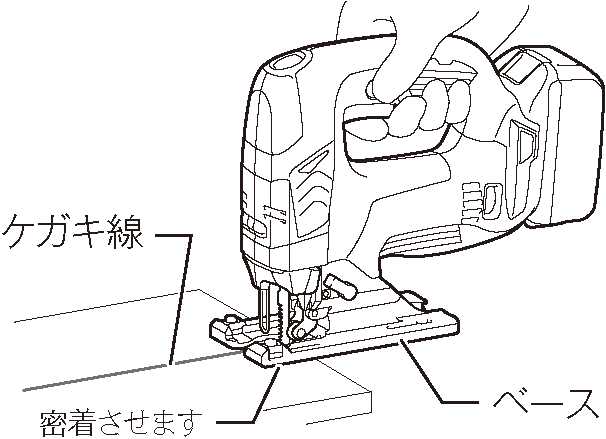

切断方法
注意
•ベースを材料から浮かして使用したり、急激にジグソーブレードをひねるような切断をしないでください。
•ジグソーブレードが折れたりして、けがの原因になります。ジグソーブレードを材料に当てたままスイッチを入れないでください。
•ジグソーブレードが材料に当たっていると、キックバックにより本機が浮き上がることがあり、けがの原因となります。
•切断を始めるときは、ジグソーブレードが材料にあたらない位置でスイッチを入れ、ベースを材料に密着させ、ケガキ線に合わせて切断してください。
•曲線切断するときは、本機をゆっくり進めてください。

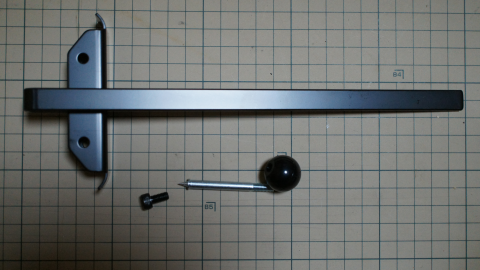

定規セット品(円切り兼用) #193516-3
160mm以下の幅で平行切断、半径170mm以下の縁切りが可能なオプション部品です。

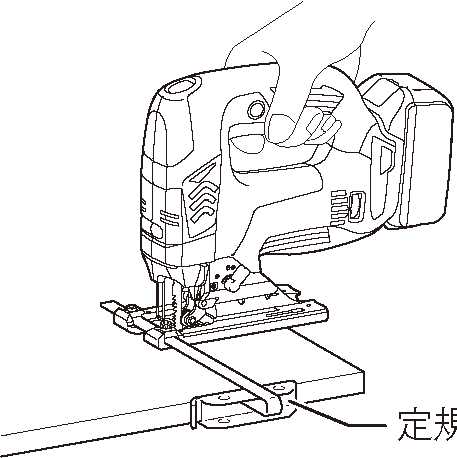

定規セット品(円切り兼用) #193516-3での直線切り

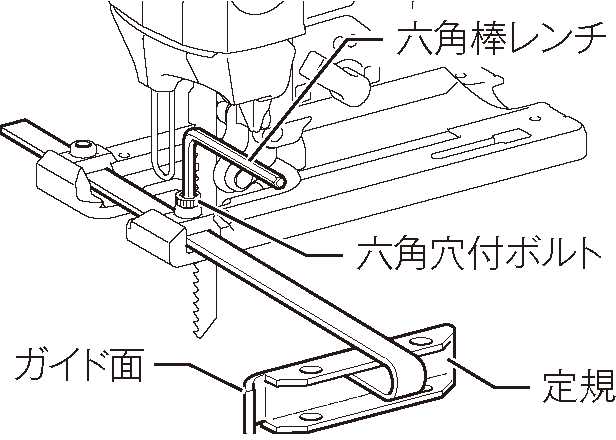

•定規を取り付けるには、ガイド面を下側にして、ベース側面の角穴から差し込み、ガイド面からジグソーブレードまでの寸法を切断する幅に合わせて、六角棒レンチで六角穴付ボルトを締め付けて、定規を固定してください。
定規セット品(円切り兼用)
#193516-3での円・円弧切り
•ベースは前方一杯に移動させてください。

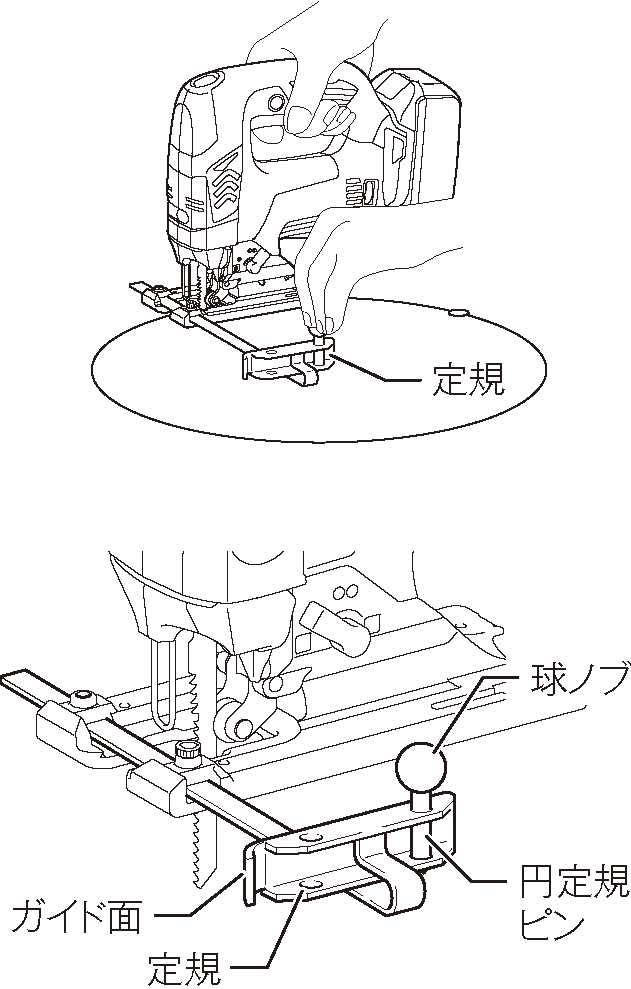

•半径170-mm-以下の円または円弧に切るときは、定規のガイド面を上側にして、ベース側面の角穴から差し込んでください。
•円定規ピンを定規のジグソーブレード真横にある穴に通し、球ノブをねじ込んでください。
•円定規ピンからジグソーブレードまでの寸法を切断する半径に合わせて、六角棒レンチで六角穴付ボルトを締め付けて、定規を固定してください。
•円・円弧切りには、B-17、B-18、B-26、B-27 のジグソーブレードを使用してください。
純正品 長尺定規1400mm A-66195と純正品 長尺定規用アダプタA-66167との組み合わせで長い物が切れます。

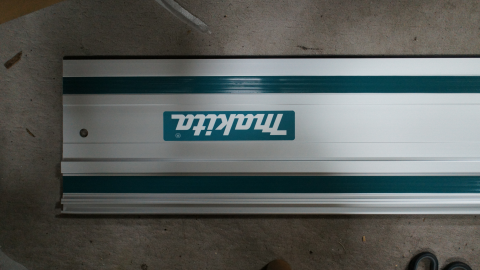

純正品 長尺定規1400mm A-66195

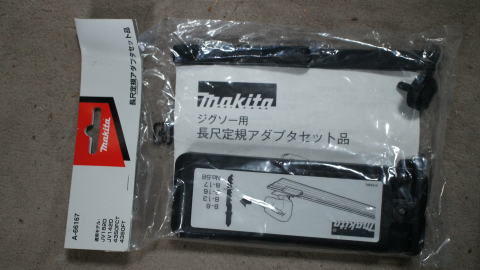

純正品 長尺定規用アダプタA-66167

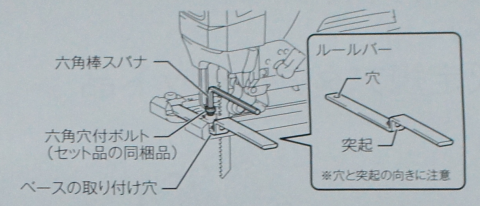

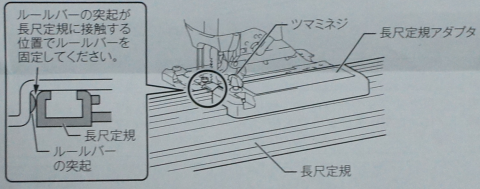

純正品 長尺定規用アダプタA-66167の取付け
純正品 長尺定規用アダプタA-66167を純正品 長尺定規1400mm A-66195にあてて切る方法です。

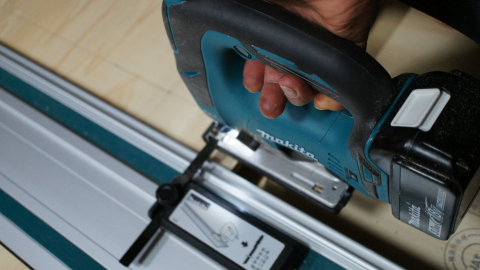

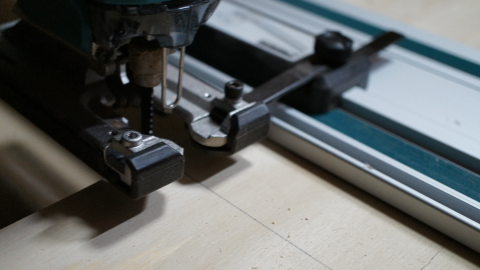

実際はこんな感じになります。
定規とのあて方はアダプターを定規にあてて本体が浮いた感じで使います。

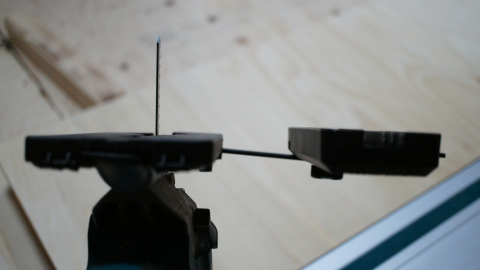

横から見た本体とアダプタの面の位置関係です。
